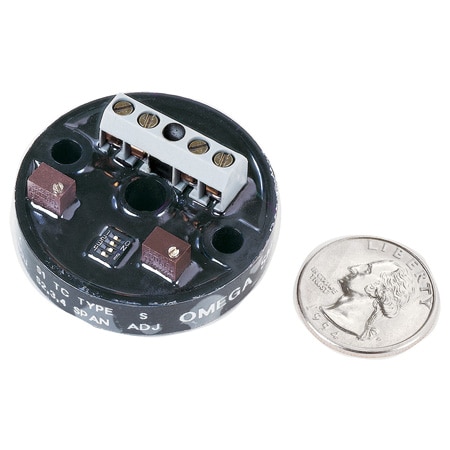

Bộ điều chỉnh tín hiệu gắn đầu OMEGA

Trong các hệ thống đo nhiệt độ và tín hiệu quá trình, nhu cầu đặt bộ chuyển đổi ngay tại đầu dò hoặc trong đầu nối cảm biến là khá phổ biến. Cách bố trí này giúp rút ngắn quãng đường truyền tín hiệu mức thấp, giảm ảnh hưởng của nhiễu và đưa tín hiệu về chuẩn dòng 4 đến 20 mA thuận tiện hơn cho PLC, bộ điều khiển hay hệ thống giám sát trung tâm.

Bộ điều chỉnh tín hiệu gắn đầu phù hợp với các ứng dụng cần thiết bị nhỏ gọn, lắp gần cảm biến, dễ đấu nối và dễ tích hợp vào vòng lặp dòng tiêu chuẩn. Với các hệ thống dùng thermocouple, RTD, thermistor hoặc tín hiệu điện áp, đây là nhóm thiết bị có vai trò quan trọng trong việc ổn định tín hiệu và nâng cao độ tin cậy của phép đo.

Vai trò của bộ điều chỉnh tín hiệu gắn đầu trong hệ thống đo lường

Điểm mạnh của thiết bị gắn đầu nằm ở việc xử lý tín hiệu ngay gần nguồn đo. Các cảm biến nhiệt như cặp nhiệt điện hay RTD thường tạo ra tín hiệu nhỏ, dễ bị ảnh hưởng bởi nhiễu điện từ, suy hao đường dây hoặc sai số do môi trường lắp đặt. Khi chuyển đổi sớm sang ngõ ra 4 đến 20 mA, hệ thống sẽ dễ truyền xa và tương thích tốt hơn với tủ điều khiển công nghiệp.

Ngoài chức năng chuyển đổi, nhiều model còn hỗ trợ hiệu chỉnh tại hiện trường bằng công tắc hoặc biến trở tinh chỉnh. Điều này đặc biệt hữu ích khi cần cân chỉnh dải đo theo ứng dụng thực tế mà không phải thay đổi toàn bộ cấu hình hệ thống. Nếu cần mở rộng sang các giải pháp lắp trong tủ điện, người dùng có thể tham khảo thêm bộ xử lý tín hiệu DIN Rail.

Các dạng tín hiệu đầu vào thường gặp

Trong danh mục này, nhóm ứng dụng nổi bật nhất là tín hiệu nhiệt độ. Với cảm biến thermocouple, các model như OMEGA TX901, OMEGA TX903, OMEGA TX31-J hoặc OMEGA TX31-K hỗ trợ những loại cảm biến phổ biến như J, K, T, E, R, S tùy từng phiên bản. Việc chọn đúng loại đầu vào là yếu tố quan trọng để đảm bảo tín hiệu sau chuyển đổi phản ánh đúng nhiệt độ thực tế.

Bên cạnh đó, hệ thống dùng RTD Pt100 cũng rất phổ biến trong môi trường cần độ ổn định cao. Các model như OMEGA TX904-1 và OMEGA TX904-2 phù hợp cho bài toán chuyển đổi tín hiệu RTD sang dòng 4 đến 20 mA, với cấu hình 2 dây hoặc 3 dây tùy thiết kế. Ngoài nhiệt độ, danh mục còn có bộ truyền cho tín hiệu điện áp như OMEGA TX905, OMEGA TX906-V1 và bộ truyền thermistor như OMEGA TX206TH.

Những điểm cần quan tâm khi lựa chọn thiết bị

Khi chọn bộ điều chỉnh tín hiệu gắn đầu, trước hết cần xác định đúng loại tín hiệu đầu vào: thermocouple, RTD, thermistor hay điện áp. Sai khác ở bước này có thể dẫn đến sai số đo hoặc không tương thích hoàn toàn với cảm biến hiện có. Sau đó, nên kiểm tra dải đo cần sử dụng, điện áp cấp cho vòng lặp và kiểu ngõ ra mong muốn, trong đó 4 đến 20 mA là chuẩn rất phổ biến trong công nghiệp.

Yếu tố tiếp theo là điều kiện lắp đặt. Với môi trường có nhiễu hoặc cần tăng mức an toàn giữa tín hiệu vào và tín hiệu ra, người dùng có thể ưu tiên các model có cách ly tín hiệu. Ví dụ, OMEGA TX903 có phiên bản hỗ trợ cách ly 500 Vrms, trong khi OMEGA TX31-K thể hiện khả năng cách ly đầu vào/đầu ra ở mức cao hơn. Nếu ứng dụng đòi hỏi cấu hình chuyên biệt hơn ngoài kiểu gắn đầu, có thể xem thêm bộ xử lý tín hiệu chuyên dụng.

Phân nhóm ứng dụng thực tế theo cảm biến và không gian lắp đặt

Trong các dây chuyền gia nhiệt, lò công nghiệp, bồn chứa, đường ống hoặc máy đóng gói, thiết bị gắn đầu thường được dùng để đưa tín hiệu nhiệt độ từ cảm biến về hệ điều khiển theo chuẩn dòng. Với thermocouple, các model như OMEGA TX91A-K7, OMEGA TX91A-K8 hay OMEGA TX253 có thể phù hợp cho các dải nhiệt và loại cảm biến khác nhau, tùy bài toán đo cụ thể.

Ở các ứng dụng yêu cầu không gian hẹp, cấu trúc nhỏ gọn là một lợi thế rõ ràng. Một số model trong danh mục có kích thước rất nhỏ, thuận tiện cho việc lắp trong đầu dò hoặc vị trí hạn chế diện tích. Trong khi đó, các bộ truyền có khả năng hiệu chỉnh tại hiện trường lại phù hợp hơn với hệ thống cần thay đổi dải đo linh hoạt trong quá trình bảo trì hoặc thay cảm biến.

Ưu điểm của thiết kế 2 dây và ngõ ra 4 đến 20 mA

Nhiều sản phẩm tiêu biểu trong danh mục sử dụng cấu trúc 2 dây, tức là cùng một vòng lặp vừa cấp nguồn vừa truyền tín hiệu. Cách thiết kế này giúp đơn giản hóa đấu nối, giảm số lượng dây kéo về tủ điều khiển và phù hợp với hạ tầng đo lường công nghiệp lâu năm. Đây cũng là lựa chọn quen thuộc trong các hệ thống SCADA, DCS và PLC.

Chuẩn 4 đến 20 mA tiếp tục được ưa chuộng nhờ khả năng truyền ổn định trên khoảng cách xa và dễ phát hiện trạng thái lỗi của vòng lặp. Với các model của OMEGA, người dùng có thể tìm thấy nhiều lựa chọn cho từng kiểu tín hiệu vào, từ bộ truyền mini điều chỉnh tại hiện trường đến bộ truyền gắn đầu cho thermocouple hoặc thermistor.

Một số dòng sản phẩm tiêu biểu trong danh mục

Nhóm OMEGA TX901 và TX903 phù hợp với ứng dụng thermocouple nhiều loại, trong đó TX903 nổi bật ở khả năng cách ly, còn TX901 phù hợp với các bài toán lắp đặt gọn và chuẩn vòng lặp 4 đến 20 mA. Với hệ thống RTD, TX904-1 và TX904-2 là các lựa chọn điển hình cho cảm biến Pt100 trong những dải nhiệt khác nhau.

Nếu nguồn tín hiệu là điện áp, OMEGA TX905 và TX906-V1 là những model đáng chú ý trong nhóm truyền tín hiệu gắn đầu. Còn với thermistor, OMEGA TX206TH phục vụ đúng nhu cầu chuyển đổi sang tín hiệu dòng để tích hợp vào hệ thống điều khiển. Những model này cho thấy danh mục không chỉ giới hạn ở nhiệt độ theo một chuẩn cảm biến duy nhất mà bao phủ nhiều dạng đầu vào thực tế.

Khi nào nên chọn giải pháp gắn đầu thay vì kiểu lắp khác?

Giải pháp gắn đầu thường phù hợp khi cần đặt thiết bị xử lý sát cảm biến, tối ưu không gian lắp đặt và giảm quãng đường truyền của tín hiệu thô. Đây là lựa chọn hợp lý cho hiện trường có hạ tầng dây dẫn sẵn theo chuẩn vòng lặp hoặc khi cần thay thế nhanh các bộ truyền nằm ngay tại đầu dò.

Ngược lại, nếu hệ thống tập trung nhiều kênh đo trong tủ điện, cần dễ bảo trì tập trung hoặc cần tích hợp nhiều chức năng xử lý hơn, kiểu lắp DIN Rail hoặc các bộ xử lý khác có thể phù hợp hơn. Trong trường hợp muốn xem đầy đủ hơn các giải pháp cùng nhóm, người dùng có thể tham khảo thêm các bộ điều chỉnh tín hiệu gắn đầu đang có trong danh mục.

Kết luận

Việc chọn đúng bộ điều chỉnh tín hiệu không chỉ phụ thuộc vào kích thước hay kiểu lắp, mà còn liên quan trực tiếp đến loại cảm biến, dải đo, mức cách ly cần thiết và cách hệ thống điều khiển tiếp nhận tín hiệu. Với các ứng dụng cần chuyển đổi tín hiệu tại chỗ sang chuẩn dòng ổn định, nhóm thiết bị gắn đầu là lựa chọn rất thực tế trong môi trường công nghiệp.

Danh mục này phù hợp cho nhiều nhu cầu từ đo nhiệt độ bằng thermocouple, RTD, thermistor đến chuyển đổi tín hiệu điện áp. Nếu đã xác định được loại đầu vào và điều kiện lắp đặt, việc so sánh theo dải đo, phương thức hiệu chỉnh và mức cách ly sẽ giúp rút ngắn đáng kể quá trình lựa chọn thiết bị phù hợp.
