Bảng jack OMEGA

Khi cần tập trung nhiều điểm đo nhiệt độ về cùng một vị trí để theo dõi, kiểm tra hoặc chuyển mạch tín hiệu, việc tổ chức kết nối gọn gàng và dễ quản lý là yếu tố rất quan trọng. Trong các hệ thống dùng cặp nhiệt điện và RTD, bảng jack là lựa chọn phù hợp cho tủ rack, bàn thử nghiệm và khu vực giám sát trung tâm, nơi số lượng kênh đo lớn và yêu cầu thao tác rõ ràng, đồng nhất.

Nhóm sản phẩm này đặc biệt hữu ích trong môi trường công nghiệp, phòng thí nghiệm, dây chuyền kiểm tra hoặc ứng dụng thu thập dữ liệu nhiệt độ nhiều điểm. Thay vì đấu nối rời rạc, bảng jack giúp chuẩn hóa giao diện kết nối, hỗ trợ nhận diện nhanh từng kênh và giảm nhầm lẫn khi vận hành hay bảo trì.

Vai trò của bảng jack trong hệ thống đo nhiệt độ

Trong thực tế, nhiều hệ thống cần thu tín hiệu từ hàng chục cảm biến đặt ở các vị trí khác nhau. Nếu không có điểm trung gian để gom, đánh số và chuyển tuyến tín hiệu, việc kiểm tra từng kênh sẽ mất thời gian và dễ phát sinh sai sót. Bảng jack tạo ra một cấu trúc kết nối tập trung, thuận tiện cho kỹ thuật viên khi cắm, rút, chuyển đổi hoặc kiểm tra đường tín hiệu.

Đối với các ứng dụng dùng cặp nhiệt điện và RTD, yếu tố tương thích đầu nối và đúng chuẩn vật liệu là rất quan trọng. Bảng jack không chỉ đóng vai trò cơ khí trong việc lắp đặt trên panel 19 inch, mà còn là thành phần giúp duy trì bố cục tín hiệu rõ ràng giữa cảm biến, dây nối và thiết bị đo hoặc bộ ghi dữ liệu.

Cấu hình phổ biến trong danh mục này

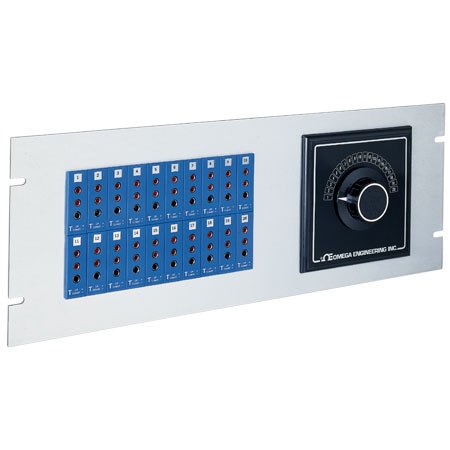

Các mẫu tiêu biểu trong danh mục tập trung vào thiết kế bảng 19 inch với đầu nối 3 chân tiêu chuẩn cho ứng dụng cặp nhiệt điện và RTD. Tùy nhu cầu số lượng kênh, người dùng có thể gặp các cấu hình 20, 30 hoặc 40 jack, bố trí theo 2, 3 hoặc 4 hàng để tối ưu không gian mặt bảng và khả năng thao tác.

Một số model OMEGA thường được quan tâm gồm 19TJP2-20-K-OSW-MTR cho cấu hình 20 điểm, 19TJP3-30-T-OSW-MTR cho 30 điểm và 19TJP4-40-J-OSW-MTR cho 40 điểm. Việc khác nhau giữa các model chủ yếu nằm ở số lượng jack, số hàng kết nối và loại cặp nhiệt điện tương thích như J, K, T, E hoặc U theo chuẩn màu ANSI.

Khi nào nên chọn bảng jack thay vì đầu nối rời

Bảng jack thường phù hợp khi hệ thống có nhiều điểm đo cần tập trung trên tủ điều khiển, rack thiết bị hoặc khu vực test bench. So với đầu nối rời từng điểm, giải pháp này giúp bố trí chuyên nghiệp hơn, đặc biệt khi cần theo dõi, thay đổi kết nối hoặc phân tách tín hiệu theo từng cụm đo.

Nếu ứng dụng chỉ cần đấu nối tại từng vị trí hiện trường, người dùng có thể tham khảo thêm nhóm đầu nối dây tại hiện trường. Trong khi đó, các hệ thống cần giao diện kết nối trực tiếp trên mặt tủ với số lượng điểm ít hơn có thể cân nhắc đầu nối gắn bảng điều khiển để tối ưu không gian và cách lắp đặt.

Tiêu chí lựa chọn phù hợp

Tiêu chí đầu tiên là số lượng kênh đo. Nếu hệ thống hiện có khoảng 16 đến 20 điểm và có khả năng mở rộng nhỏ, cấu hình 20 jack thường đủ dùng. Với các tủ đo tập trung hoặc bàn kiểm tra nhiều thiết bị cùng lúc, cấu hình 30 hoặc 40 jack sẽ linh hoạt hơn và giúp giảm nhu cầu lắp thêm nhiều panel riêng lẻ.

Tiêu chí tiếp theo là loại cảm biến nhiệt độ sử dụng. Trong danh mục này có các phiên bản theo loại J, K, T, E và U, vì vậy cần chọn đúng với loại cặp nhiệt điện của hệ thống để tránh sai lệch trong toàn bộ chuỗi đo. Ngoài ra, chuẩn màu ANSI cũng hỗ trợ nhận diện nhanh trong quá trình lắp dây và bảo trì.

Một điểm khác cần lưu ý là phương thức bố trí trong tủ. Bảng dài 19 inch phù hợp với môi trường rack hoặc panel tiêu chuẩn, cho phép tổ chức các điểm kết nối theo hàng rõ ràng. Khi cần đồng bộ với các phụ kiện cùng hệ sinh thái, người dùng cũng có thể xem thêm các giải pháp thuộc nhóm đầu nối nhiệt điện và RTD để xây dựng cấu hình kết nối nhất quán hơn.

Minh họa dải sản phẩm trong danh mục

Danh mục này có thể đáp ứng nhiều quy mô triển khai khác nhau. Với nhu cầu cơ bản, các model như 19TJP2-20-J-OSW-MTR hoặc 19TJP2-20-T-OSW-MTR cung cấp 20 jack trên 2 hàng, phù hợp cho các hệ thống đo vừa phải. Khi số điểm đo tăng lên, các model 19TJP3-30-K-OSW-MTR hay 19TJP3-30-U-OSW-MTR mang lại mật độ kết nối cao hơn trên cùng chuẩn panel 19 inch.

Ở mức mở rộng hơn, các model 19TJP4-40-K-OSW-MTR hoặc 19TJP4-40-T-OSW-MTR phù hợp cho ứng dụng nhiều kênh, nơi việc gom tín hiệu về một mặt bảng tập trung giúp kỹ thuật viên thao tác nhanh hơn. Toàn bộ các mẫu nổi bật trong danh mục hiện nay đều thuộc OMEGA, hãng quen thuộc trong lĩnh vực đo nhiệt độ, đầu nối và phụ kiện tín hiệu nhiệt.

Lợi ích trong vận hành và bảo trì

Một hệ thống được bố trí bằng bảng jack thường dễ kiểm tra hơn so với đấu nối rời, đặc biệt khi cần xác định nhanh kênh nào đang hoạt động, kênh nào cần ngắt ra để hiệu chuẩn hoặc thay cảm biến. Cách bố trí theo hàng còn giúp việc đánh số, dán nhãn và lưu hồ sơ kỹ thuật rõ ràng hơn.

Về bảo trì, việc sử dụng giao diện kết nối tập trung giúp giảm thời gian thao tác trên hiện trường và hạn chế can thiệp trực tiếp vào dây dẫn gốc. Đây là lợi thế đáng chú ý trong các hệ thống cần độ ổn định cao, nơi việc thay đổi kết nối nên được thực hiện có kiểm soát và dễ truy vết.

Một số câu hỏi thường gặp

Bảng jack có dùng được cho cả cặp nhiệt điện và RTD không?

Trong danh mục này, các model được mô tả cho ứng dụng cặp nhiệt điện và RTD với đầu nối 3 chân tiêu chuẩn. Tuy nhiên, khi lựa chọn vẫn cần kiểm tra đúng loại tín hiệu và cấu hình kết nối phù hợp với hệ thống đang dùng.

Nên chọn 20, 30 hay 40 jack?

Điều này phụ thuộc vào số điểm đo hiện tại, khả năng mở rộng trong tương lai và không gian trên tủ hoặc rack. Nếu hệ thống có xu hướng tăng số kênh, chọn cấu hình dư một mức thường giúp việc triển khai lâu dài thuận tiện hơn.

Khác biệt chính giữa các model J, K, T, E, U là gì?

Khác biệt nằm ở loại cặp nhiệt điện tương thích và vật liệu dẫn tương ứng. Việc chọn đúng loại là yêu cầu cơ bản để duy trì tính đồng nhất của đường tín hiệu nhiệt độ.

Với các hệ thống đo nhiều điểm, bảng jack là giải pháp thực tế để chuẩn hóa kết nối, dễ mở rộng và thuận tiện cho vận hành. Nếu bạn đang xây dựng hoặc nâng cấp hệ thống thu thập tín hiệu nhiệt độ, nên bắt đầu từ số lượng kênh, loại cảm biến và cách bố trí tủ để chọn đúng cấu hình bảng jack phù hợp.
