Đầu nối dây tại hiện trường OMEGA

Trong các hệ thống đo nhiệt độ lắp đặt ngoài hiện trường, điểm kết nối thường là nơi dễ phát sinh sai số, lỏng tiếp điểm hoặc hư hại do môi trường. Vì vậy, việc chọn đúng đầu nối dây tại hiện trường không chỉ giúp kết nối nhanh hơn mà còn góp phần duy trì độ ổn định tín hiệu cho cặp nhiệt điện trong quá trình vận hành.

Nhóm sản phẩm này phù hợp với các ứng dụng cần đấu nối trực tiếp tại máy, trên dây chuyền hoặc ở khu vực có độ ẩm, bụi và rung động. Với cấu hình dành cho cảm biến nhiệt độ, đầu nối hiện trường thường được quan tâm ở các yếu tố như kiểu chân kết nối, loại cặp nhiệt điện tương thích, cấp bảo vệ vỏ và khả năng lắp đặt thực tế.

Vai trò của đầu nối dây tại hiện trường trong hệ thống đo nhiệt độ

Khác với các đầu nối dùng cố định trong tủ điện hoặc trên bảng điều khiển, đầu nối hiện trường được thiết kế để phục vụ việc lắp ráp trực tiếp tại vị trí vận hành. Điều này đặc biệt hữu ích khi kỹ sư cần rút ngắn thời gian đi dây, thay thế nhanh cảm biến hoặc chuẩn hóa giao diện kết nối giữa cảm biến và hệ thống thu thập tín hiệu.

Đối với cặp nhiệt điện, chất lượng đầu nối ảnh hưởng trực tiếp đến tính liên tục của đường đo và độ tin cậy của tín hiệu. Một đầu nối phù hợp cần hỗ trợ đúng chủng loại cặp nhiệt điện, có kết cấu chắc chắn, dễ thao tác tại chỗ và phù hợp với điều kiện môi trường thực tế.

Đặc điểm đáng chú ý của dòng đầu nối trong danh mục

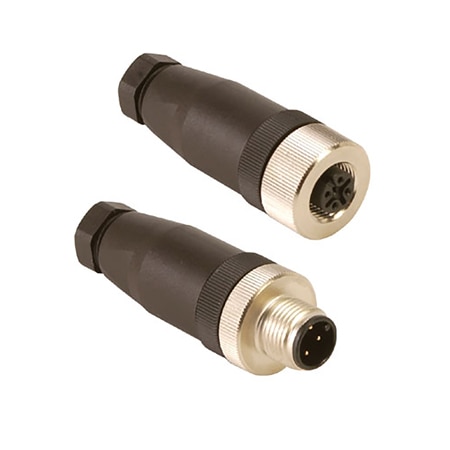

Các sản phẩm tiêu biểu trong danh mục này hiện tập trung vào giải pháp của OMEGA, hướng tới nhu cầu kết nối cặp nhiệt điện bằng giao diện M12 4 pin. Đây là kiểu kết nối quen thuộc trong môi trường công nghiệp nhờ khả năng lắp nhanh, gọn và thuận tiện khi cần tháo lắp bảo trì.

Nhiều model có cấu hình field mountable, cho phép lắp đặt trực tiếp tại hiện trường thay vì phải chuẩn bị sẵn toàn bộ cụm dây tại xưởng. Bên cạnh đó, cấp bảo vệ IP67 cũng là một điểm quan trọng đối với các ứng dụng cần hạn chế ảnh hưởng của bụi và nước trong điều kiện làm việc thông thường ngoài máy hoặc gần khu vực sản xuất.

Phân loại theo kiểu kết nối và hướng cáp

Về hình thức cơ khí, người dùng có thể bắt gặp cả hai lựa chọn phổ biến là đầu nối thẳng và đầu nối vuông góc. Kiểu thẳng thường phù hợp khi không gian đi dây rộng, giúp tuyến cáp đi ra theo phương trực tiếp và dễ kiểm tra. Ngược lại, đầu nối vuông góc hữu ích trong các vị trí chật, nơi cần giảm bán kính uốn hoặc tránh va chạm cơ khí.

Ví dụ, model OMEGA M12-KK-S-M-FM và M12-KK-S-F-FM đại diện cho cấu hình thẳng với tùy chọn đầu male hoặc female. Trong khi đó, các model như M12-KK-R-M-FM hoặc M12-JJ-R-F-FM phù hợp hơn với bố trí cần hướng cáp gọn sang bên. Việc chọn đúng kiểu đầu nối không chỉ giúp thi công thuận tiện mà còn giảm áp lực cơ học lên dây dẫn và điểm tiếp xúc.

Lựa chọn theo loại cặp nhiệt điện

Một tiêu chí quan trọng khác là loại cặp nhiệt điện mà đầu nối hỗ trợ. Trong danh mục này có các cấu hình dành cho thermocouple loại K, J và T. Mỗi loại sử dụng cặp vật liệu khác nhau, vì vậy đầu nối bù nhiệt cần tương thích đúng để hạn chế sai lệch không mong muốn trong phép đo.

Nếu hệ thống đang dùng cặp nhiệt điện loại K, có thể tham khảo các model thuộc series M12-KK. Với hệ thống loại J, nhóm M12-JJ là lựa chọn tương ứng. Tương tự, ứng dụng dùng loại T có thể xem các model như M12-TT-S-M-FM hoặc M12-TT-R-F-FM. Khi thay thế đầu nối, nên kiểm tra kỹ chuẩn thermocouple hiện có thay vì chỉ nhìn vào hình dạng cơ khí bên ngoài.

Những yếu tố nên kiểm tra trước khi đặt mua

Đối với môi trường công nghiệp, đầu nối không chỉ cần đúng tín hiệu mà còn phải phù hợp với dây và không gian lắp đặt. Một số thông tin nên đối chiếu trước khi chọn gồm kiểu chân male/female, dạng thẳng hay vuông góc, số chân kết nối, dải đường kính đầu dò hoặc dây tương thích và điều kiện nhiệt độ môi trường làm việc.

Ở các model tiêu biểu trong danh mục, cấu hình thường dùng M12 4 pin, hỗ trợ dây trong khoảng cỡ 24 đến 18 AWG và phù hợp với một số dải đường kính đầu dò nhất định. Đây là các thông số nền giúp kỹ sư cơ điện hoặc bảo trì xác định khả năng lắp vừa, tránh trường hợp chọn đúng loại tín hiệu nhưng không phù hợp về cơ khí.

Nếu nhu cầu của bạn nghiêng về các giải pháp đấu nối khác cho cảm biến nhiệt độ, có thể tham khảo thêm đầu nối nhiệt điện và RTD hoặc đầu nối gắn bảng điều khiển để so sánh theo vị trí lắp đặt và cấu trúc hệ thống.

Khi nào nên ưu tiên đầu nối hiện trường thay vì loại khác?

Đầu nối hiện trường đặc biệt phù hợp khi hệ thống cần linh hoạt trong khâu lắp ráp, thay thế hoặc mở rộng. Trong các dây chuyền có nhiều điểm đo nhiệt độ, việc chuẩn hóa đầu nối tại từng vị trí giúp rút ngắn thời gian dừng máy khi bảo trì và giảm rủi ro đấu nhầm dây.

Ngược lại, nếu ứng dụng thiên về đấu nối tập trung trên mặt tủ hoặc bảng điều khiển, các giải pháp như bảng jack có thể phù hợp hơn cho việc tổ chức tín hiệu. Với các yêu cầu nhiều cực kết nối trong cùng một cụm, người dùng cũng có thể xem thêm đầu nối nhiều chân cắm, chân cắm và ổ cắm để mở rộng phương án lựa chọn.

Một số câu hỏi thường gặp

Đầu nối M12 4 pin có dùng chung cho mọi loại cặp nhiệt điện không?

Không nên hiểu như vậy. Dù cùng kiểu cơ khí M12 4 pin, đầu nối vẫn cần phù hợp với loại thermocouple như K, J hoặc T để đảm bảo đúng vật liệu bù nhiệt và duy trì chất lượng tín hiệu đo.

Nên chọn đầu nối thẳng hay vuông góc?

Điều này phụ thuộc vào không gian đi dây và hướng lắp đặt. Kiểu thẳng dễ thao tác trong không gian rộng, còn kiểu vuông góc phù hợp hơn khi cần tiết kiệm chỗ hoặc giảm lực bẻ lên dây cáp.

IP67 có ý nghĩa gì trong ứng dụng này?

Đây là cấp bảo vệ giúp đầu nối có khả năng chống bụi và chịu được điều kiện ẩm nước ở mức phù hợp theo thiết kế. Trong thực tế, đây là yếu tố quan trọng với các điểm kết nối đặt gần máy móc hoặc ngoài hiện trường sản xuất.

Kết luận

Việc chọn đúng đầu nối cho cảm biến nhiệt độ không chỉ là chọn đúng chân cắm, mà còn là chọn đúng chuẩn thermocouple, đúng kiểu lắp và đúng điều kiện môi trường. Với các ứng dụng đo nhiệt độ tại hiện trường, danh mục đầu nối dây tại hiện trường là lựa chọn đáng cân nhắc khi cần kết nối gọn, dễ bảo trì và phù hợp với môi trường công nghiệp.

Nếu bạn đang so sánh giữa các model, hãy ưu tiên kiểm tra loại cặp nhiệt điện, kiểu male hoặc female, hướng cáp thẳng hay vuông góc và điều kiện lắp đặt thực tế. Cách tiếp cận này sẽ giúp thu hẹp lựa chọn nhanh hơn và giảm rủi ro sai cấu hình khi triển khai.
