電子組立や基板リワークでは、接合品質を左右する材料選定が作業結果に直結します。温度管理や工具の性能が重要なのはもちろんですが、実際に接点を形成するはんだ材の種類や径、合金組成の違いによって、濡れ性、作業性、仕上がり、用途適合性は大きく変わります。

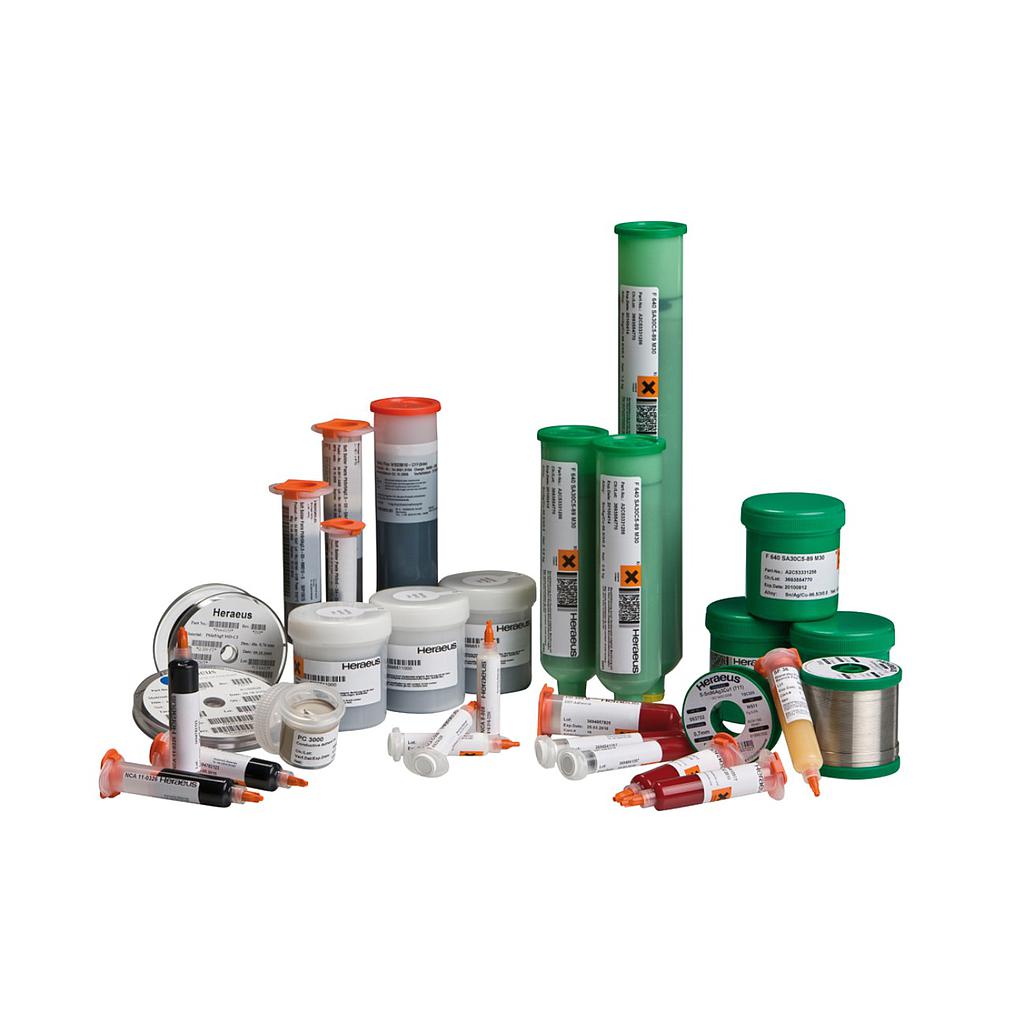

このカテゴリでは、手はんだ向けのはんだ線から鉛フリー材、SMT工程で使われるソルダーペースト系の製品まで、実務で比較検討しやすい構成で確認できます。試作、修理、量産補修など、それぞれの現場で必要になる選び方の視点もあわせて整理しておくと、製品選定がしやすくなります。

作業内容に応じて変わるはんだ材の選び方

はんだ材を選ぶ際は、まず手はんだかSMT工程か、またはリワーク用途かを切り分けることが基本です。手作業では、はんだ線の線径やフラックス入りコアの扱いやすさが重視されやすく、SMTでは印刷性やリフロー時の安定性が重要になります。

たとえば細かな端子や狭ピッチ部品では細径のはんだ線が扱いやすく、一方で配線ややや大きめのランドでは、適度に供給量を確保しやすい径の製品が向いています。量産寄りの実装や高密度基板では、材料そのものだけでなく、使用するはんだ付けステーションや温度条件との相性もあわせて確認するのが実務的です。

鉛入りと鉛フリーの違いをどう見るか

現場でよく比較されるのが、Sn/Pb系の鉛入りはんだと、Sn-Cu系などの鉛フリーはんだです。鉛入り材は比較的扱いやすさや作業感の面で選ばれることがあり、補修やメンテナンス用途で検討されるケースがあります。一方、鉛フリー材は規制対応や調達条件の観点から求められる場面が多く、現在の電子機器分野では重要な選択肢です。

このカテゴリでは、Asahi SN60/40 0.8mm 100g Lead Solder、Asahi SN60/40 1.2mm Lead Solder (500g) のようなSn60/40系製品に加え、Asahi 130 Lead-free solder roll (SN99.3 CU0.7 , 0.8mm , 250g) や Asahi SCS7 鉛フリーはんだ (0.8 mm / 250g) のような鉛フリー系も確認できます。用途、社内基準、実装対象に応じて、組成だけでなく作業温度帯や仕上がり傾向も含めて比較することが大切です。

線径・容量・供給方法は作業効率に影響する

はんだ線は、同じ合金でも線径が変わると使い勝手が大きく変わります。0.3mm級は微細なポイント作業に向きやすく、0.8mm前後は汎用性が高く、1.0mmや1.2mmでは必要量を素早く供給したい作業で扱いやすい場合があります。細すぎると供給に時間がかかり、太すぎると盛りすぎにつながるため、対象部品とのバランスが重要です。

代表例として、Asahi SN63/37 Soldering Wire は細径用途の比較対象になりやすく、Asahi SN60/40 1.0mm 鉛はんだアサヒ (SN60/40 1.0mm 100g) や Kuping (SN60/40 1.2 500g) はんだ付けリード は、より供給量を確保しやすい選択肢として見られます。また、50g、100g、250g、500gといった容量差は、試作・保守・ライン補充など運用面にも関わるため、単価だけでなく使用頻度を踏まえて選ぶと無駄を減らせます。

代表的なメーカーと掲載製品の見どころ

掲載ブランドでは、Asahiの製品バリエーションが比較的広く、Sn60/40、SN63/37、SN99.3 CU0.7 など、合金系統の違いを見ながら選定しやすいのが特徴です。細径から標準径、少量から中容量まで候補があり、手はんだ用途での比較に向いています。

Dekkoの Dekko 238 Solder Wire (SN60/40; 0.8mm; 50g) は、小容量で取り回しやすい選択肢として確認しやすく、Proskit 8PK-033ST はんだリールスタンド は、はんだ材そのものではなく供給を安定させる補助アクセサリとして有用です。また、Heraeus Electronics F712 Microbond solder は、SMT実装や印刷・リフロー工程を意識した材料検討の文脈で参照しやすい製品です。

SMTやリワーク工程で見るべきポイント

表面実装では、はんだ材は単なる消耗品ではなく、工程安定性を支えるプロセス材料です。特にソルダーペースト系では、印刷性、濡れ性、残渣の扱いやすさ、工程ウィンドウなどが歩留まりに影響します。高密度実装や微細パッドを扱う場合、材料選定は装置条件と切り離して考えにくい領域です。

SMTの補修や部品交換を伴う現場では、熱風ステーション, ホット エア ステーションや、必要に応じてはんだ吸取ステーションとの組み合わせも重要です。材料だけを最適化しても、除去・再実装・温度制御の手順が適切でなければ、接合不良や基板ダメージのリスクは残ります。

購入前に確認したい実務上のチェック項目

選定時は、合金組成、鉛フリーの要否、線径、内容量に加え、対象部品のサイズや作業頻度を確認しておくと判断しやすくなります。補修作業が中心なら扱いやすさ、試作なら汎用性、SMT工程ならプロセス適合性といったように、用途ごとに優先順位を整理することが重要です。

また、既存工程との整合も見落とせません。現在使用しているこて先、温度設定、リワーク設備、作業者の習熟度によって、同じはんだ材でも評価は変わります。特に複数拠点や複数ラインで共通化を進める場合は、材料単体ではなく運用全体の視点で比較すると、導入後のばらつきを抑えやすくなります。

よくある確認ポイント

細かい電子部品にはどのくらいの線径が適していますか

一般的には微細作業ほど細径が扱いやすくなります。ただし、実際にはランドサイズ、部品密度、作業者の慣れによって最適値は変わるため、0.3mm級と0.8mm級を用途で使い分ける考え方が実務ではよく採られます。

鉛入りとはんだフリーはどちらを選ぶべきですか

規制対応や顧客要求がある場合は鉛フリーが前提になります。一方で、保守・修理や既存条件との整合を重視する場面では、対象機器や社内基準を確認したうえで鉛入り材が比較対象になることもあります。

はんだ材以外にあわせて見ておくべき製品はありますか

あります。温度制御機器、吸取装置、熱風リワーク機器などは作業品質に大きく影響します。材料選定とあわせて周辺設備も見直すと、実装や補修の再現性を高めやすくなります。

はんだ材は、電子組立の品質と作業性を支える基礎材料です。合金、線径、容量、工程適合性を整理して比較することで、試作から補修、SMT実装まで現場に合った選択がしやすくなります。対象工程や使用設備との相性も意識しながら、必要な条件に合う製品を確認してみてください。
