はんだ付け用温度テスター

量産現場でもリワーク作業でも、はんだ付け品質を安定させるうえで見落とせないのが、こて先や加熱部の実温度を正しく把握することです。設定温度と実測温度に差があると、ぬれ性の低下、過加熱による部品ダメージ、作業ばらつきの増加につながるため、工程管理では温度確認と定期的なチェックが重要になります。

はんだ付け用温度テスターは、はんだごて、こて先、溶接ヘッド、リフロー関連工程などの熱状態を確認し、日常点検や工程監視を支えるための機器です。現場での簡易チェックから、複数点の温度記録、周辺条件の見直しまで、用途に応じて選ぶことで、作業品質の再現性を高めやすくなります。

温度テスターが必要とされる場面

はんだ付けでは、表示温度だけを基準にすると実際の熱のかかり方を十分に把握できないことがあります。こて先の摩耗、ヒーターの状態、使用環境、負荷条件によって、実温度は変化しやすいため、日常点検用の測定器を用意しておくと管理がしやすくなります。

特に、手はんだ工程では作業者ごとの品質差を減らす目的で、こて先温度の確認が有効です。SMTや加熱プロファイル管理が関わる工程では、単純な温度確認に加え、時間変化を含めた測定や、関連する設備との整合も重要になります。

このカテゴリで扱う主な機器の考え方

このカテゴリには、こて先温度の確認に使うハンディ型・卓上型の測定器、溶接ヘッドの温度チェック装置、温度センサーやプローブ、さらにリフロー工程の確認に使える記録ユニットなど、はんだ付け工程の熱管理に関わる製品が含まれます。

たとえば、日常点検には温度をすばやく確認できる機器が向いており、工程条件の検証では記録機能や複数点測定が役立ちます。また、温度だけでなく、微小電圧や抵抗の確認に対応する機種は、はんだごて周辺の状態確認を含めた点検にも使いやすい構成です。

代表的な製品例

HAKKOでは、こて先や溶接ヘッドの温度確認に適した機種が揃っています。たとえば HAKKO FG-101B は、温度測定に加えて微小電圧や抵抗の確認にも対応しており、日常点検から作業条件の見直しまで幅広く活用しやすいモデルです。HAKKO FG-102 はこて先温度の管理を重視した運用に適しており、工程内の測定ルールを整えたい現場で検討しやすい製品です。

よりシンプルな温度確認用途では、HAKKO FG-100B-54 や HAKKO FG-100B のような溶接ヘッド温度チェック装置も候補になります。あわせて HAKKO A1310 Temperature Probe のようなプローブは、対応するはんだ槽の温度確認に使われ、装置本体だけでなく周辺測定系を含めた運用に役立ちます。

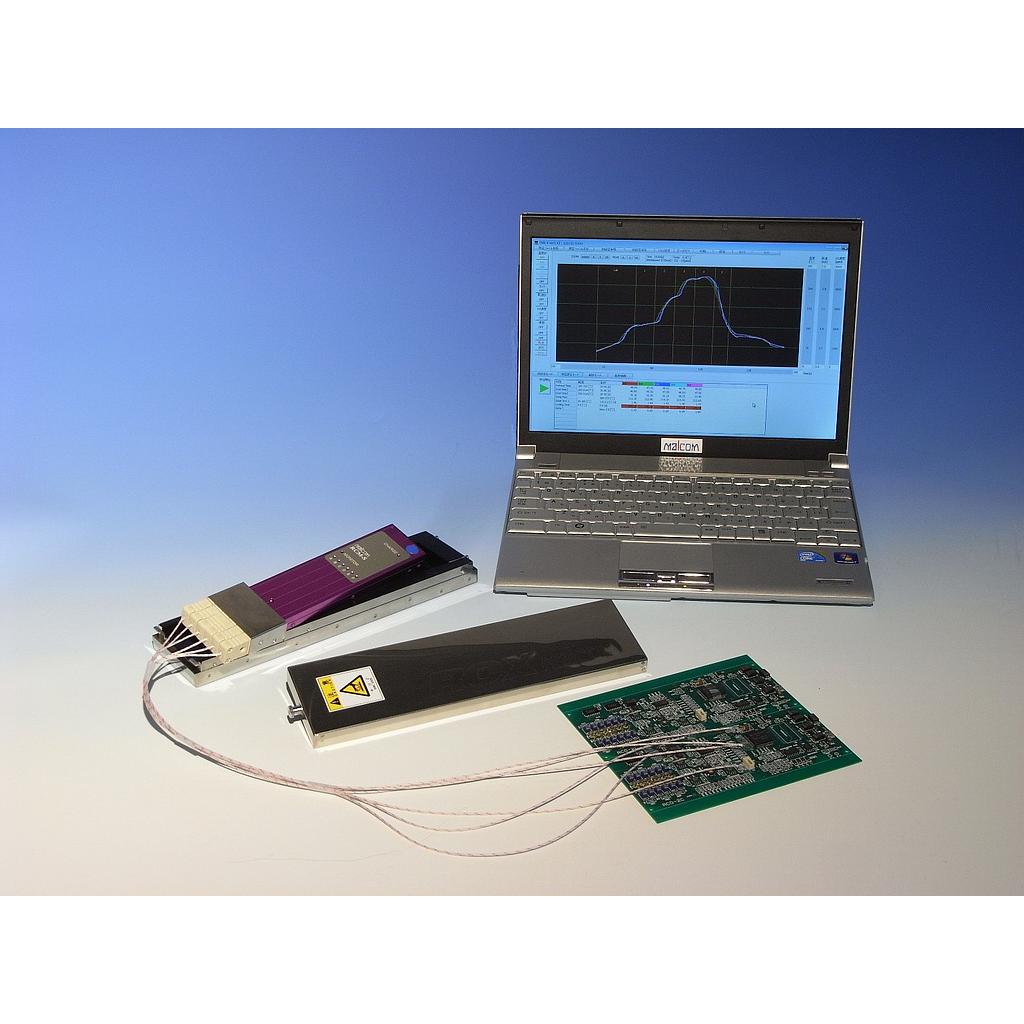

Malcomでは、温度だけでなく工程評価の視点から選びたい製品が見られます。Malcom RCX-S Reflow Checker Memory Unit は温度の記録管理に関わる用途で有効で、リフロー条件の確認や測定データの保存を重視する現場に適しています。Malcom SP-2 はんだペーストのぬれ性試験機は、単なる温度測定器ではありませんが、はんだ材料の評価やぬれ性確認という観点から、工程品質を総合的に見たい場合の参考になります。

WELLERの WCB 2 は、温度測定とキャリブレーションの考え方を含めて運用したい場合に注目される機種です。設定値管理や補正の考え方が重要な現場では、測るだけでなく、装置状態を適切に見直す視点も欠かせません。

選定時に確認したいポイント

まず確認したいのは、測定対象が何かという点です。こて先温度を見たいのか、溶接ヘッドを確認したいのか、リフロー時の温度変化を追いたいのかで、必要なセンサー構成や測定方式は変わります。用途が曖昧なまま選ぶと、測定はできても現場で活かしにくいことがあります。

次に、測定レンジ、分解能、扱いやすさ、持ち運びのしやすさ、消耗部材の有無を確認すると選びやすくなります。日常点検が中心なら、短時間で再現よく測れることが重要です。一方で、工程改善や原因解析が目的なら、データ保存や複数点測定への対応も大切になります。

さらに、使用中のはんだ付けステーションとの組み合わせや、設備全体の見直しも考慮したいところです。加熱方法が異なる場合は、熱風ステーションを含めた周辺設備の熱管理もあわせて検討すると、工程全体の整合が取りやすくなります。

温度管理を安定させる運用のコツ

測定器を導入しても、測定条件が毎回異なると比較しにくくなります。測定位置、測定タイミング、ウォームアップ後に測るかどうか、使用するセンサーの状態などを一定にすると、実務で使えるデータになりやすくなります。

また、こて先や加熱部の状態は消耗とともに変化するため、単発の確認だけでなく、定期点検のルール化が有効です。作業不良が出たあとに確認するのではなく、日常管理の一部として温度チェックを組み込むことで、問題の早期発見につながります。

単なる測定ではなく、工程改善につなげる視点

温度テスターの役割は、数値を読むことだけではありません。設定温度と実測値の差、立ち上がりの傾向、材料や部品条件による影響を把握することで、作業条件の見直しや教育の標準化に活かせます。とくに再現性が求められる工程では、測定結果を運用に結び付けることが重要です。

たとえば、こて先温度が適正でも作業性に問題がある場合は、設備側だけでなく、吸取やリワーク工程とのつながりも確認すると原因を絞り込みやすくなります。必要に応じてはんだ吸取ステーションや関連設備のカテゴリも参照しながら、工程全体で見直すことが有効です。

まとめ

はんだ付け品質を安定させるためには、装置の設定値だけでなく、実際の熱状態を確認できる環境づくりが欠かせません。用途に合ったはんだ付け用温度テスターを選ぶことで、日常点検、工程管理、条件検証まで、より実務に即した温度管理がしやすくなります。

こて先確認を中心にしたいのか、リフローや材料評価まで視野に入れるのかによって、選ぶべき機器は変わります。対象工程と必要な管理レベルを整理しながら、測定方法・運用方法まで含めて適した製品を検討してみてください。
