プリンター回路基板

SMT工程や電子部品実装の現場では、はんだ印刷の安定性がその後の実装品質を大きく左右します。微細パターンへのクリームはんだ塗布、基板サイズへの追従、位置合わせのしやすさなどを考えるうえで、用途に合ったプリンター回路基板関連設備の選定は欠かせません。

このカテゴリでは、手動・半自動を中心とした基板印刷機やステンシルプリンター、さらにマスクアライナー系の装置まで含めて、電子回路・微細加工の前工程で使われる印刷・露光関連機器を幅広く確認できます。試作、小ロット生産、研究開発、工程立ち上げなど、目的に応じて比較しやすい構成です。

基板印刷工程で重要になるポイント

プリント基板向けの印刷装置では、単にペーストを塗布できるだけでなく、位置合わせ精度、繰り返し再現性、対応フレームサイズ、ワークサイズ、操作性が重要になります。特にSMTでは、印刷ムラやずれがブリッジ、未はんだ、部品浮きなどにつながるため、前工程の安定化が生産性に直結します。

また、研究用途や厚膜印刷、スクリーン印刷では、ステンシルやマスクの保持方法、スキージの扱いやすさ、XYθの微調整のしやすさも選定の要素です。量産向けの全自動機とは異なり、手動機や半自動機は段取り変更の柔軟性が高く、多品種少量や開発工程で使いやすい点が評価されます。

このカテゴリで扱う装置の特徴

掲載機種には、SMT向けのステンシルプリンター、PCB印刷機、LED基板や大型ワークに対応しやすいモデル、さらにフォトリソグラフィ工程で用いられるマスクアライナーが含まれています。いずれも「基板上に所定のパターンを高い再現性で転写・形成する」という共通した役割を持ちながら、対象工程と求められる精度は異なります。

たとえば、電子実装ではクリームはんだ印刷が中心ですが、微細加工やMEMS、研究用途ではアライメントと露光の精度が重要になります。そのため、このカテゴリは単なる印刷機の一覧ではなく、基板加工の前工程を広く捉えて検討したい方に適した構成になっています。

代表的な製品例

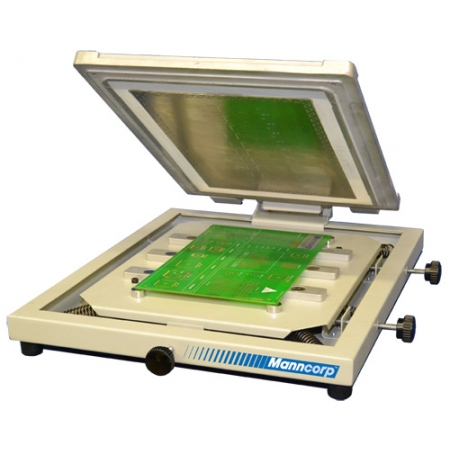

MANNCORPのラインアップでは、Manncorp MC110 手動PCB 画面印刷機やManncorp MC110LED 手動LED紙型印刷機のように、ワークサイズや用途に応じて選びやすいモデルが見られます。Manncorp RT2100 手動SMT 画面印刷機は、試作や少量生産で扱いやすい手動タイプとして比較対象にしやすい製品です。

よりコンパクトな運用や基本的な印刷作業を重視する場合は、SMD Manncorp 5500 SMDステンシルプリンターやManncorp 4500R 精密手動紙型印刷機も候補になります。フレームサイズ、対応PCB寸法、調整軸の可動範囲を確認することで、現場の段取りや製品切替に合うか判断しやすくなります。

REN THANGでは、REN THANG STP-450 手動孔版印刷機やREN THANG STP-550 スライダー付きスライドプリンター（半自動、2つのスキージナイフ）のように、比較的シンプルな構成で印刷作業を行いたい用途に適したモデルが確認できます。半自動機は手動機より操作負荷を抑えやすく、一定の再現性を確保したい場面で検討しやすい選択肢です。

微細加工・露光工程まで含めて検討したい場合

このカテゴリの中には、OAIのマスクアライナーも含まれています。OAI 200 Tabletop Mask Aligner、OAI 212 Large Area Mask Aligner、OAI 800E Front & backside, Semi-automatic Mask Aligner (±45˚) は、サイズや操作方式の違いを比較しながら、研究開発から大面積基板まで検討しやすい構成です。

さらに高精度・高機能を重視する場合は、OAI 6000 Automated Front & Backside Mask Aligner System や OAI 6020 Large Substrate Mask Aligner のような上位機種も候補に入ります。表裏アライメント、基板サイズへの対応、露光モードの違いなどは、半導体プロセス、MEMS、先端材料開発などで装置選定の重要な分岐点になります。

選定時に確認したい実務ポイント

装置を比較する際は、まず対象ワークを明確にすることが重要です。PCBなのか、LED基板なのか、大判基板なのか、あるいはフォトマスクを使った露光工程なのかによって、必要な機構が変わります。特に確認したいのは、対応フレームサイズ、最大印刷エリア、XYθ調整範囲、ギャップ調整、基板厚みへの対応です。

次に、工程の目的を整理すると選びやすくなります。試作中心であれば段取り性や扱いやすさ、小ロット生産なら再現性、研究用途なら微調整性や観察性が重視される傾向があります。すでに実装ライン全体を見直している場合は、前後工程としてはんだ付けステーションや導電性リワークシステムとの組み合わせも視野に入れると、設備構成を検討しやすくなります。

手動機・半自動機を選ぶメリット

手動機の魅力は、構造が比較的わかりやすく、段取り変更に柔軟に対応しやすい点です。多品種少量の基板、試作評価、工程条件の探索など、頻繁に条件を変える現場では、操作の自由度が大きな利点になります。

一方、半自動機は操作の一部を機械側で補助できるため、作業者差を抑えながら一定の安定性を求めるケースに向いています。完全自動化までは必要ないが、印刷品質や作業効率を一段引き上げたい場合に、導入しやすい中間的な選択肢です。

周辺工程とのつながりも重要

基板印刷の品質は単独では完結しません。印刷後の部品搭載、リフロー、手直しまで含めて考えると、前工程での位置ずれや塗布量のばらつきを抑えることが、後工程の負荷軽減につながります。とくに不良解析や修正作業が多い現場では、印刷条件の見直しが有効な場合があります。

実装後の補修やリワークまで含めた運用を考えるなら、熱風ステーションやBGA関連設備との整合も検討材料になります。カテゴリ全体を通して見ることで、単体装置の比較だけでなく、工程全体の最適化につなげやすくなります。

まとめ

プリンター回路基板関連設備を選ぶ際は、印刷対象、必要な位置合わせ精度、ワークサイズ、運用形態を整理することが出発点になります。手動・半自動のステンシルプリンターから、研究開発向けのマスクアライナーまで、用途ごとに求められる機能は大きく異なります。

このカテゴリでは、MANNCORP、REN THANG、OAIの代表的な製品を比較しながら、SMT実装、スクリーン印刷、露光・微細加工といった周辺用途も含めて検討できます。現場の工程に合った装置を見極めることで、印刷品質の安定化と作業効率の改善につなげやすくなります。
