プリント基板加工機

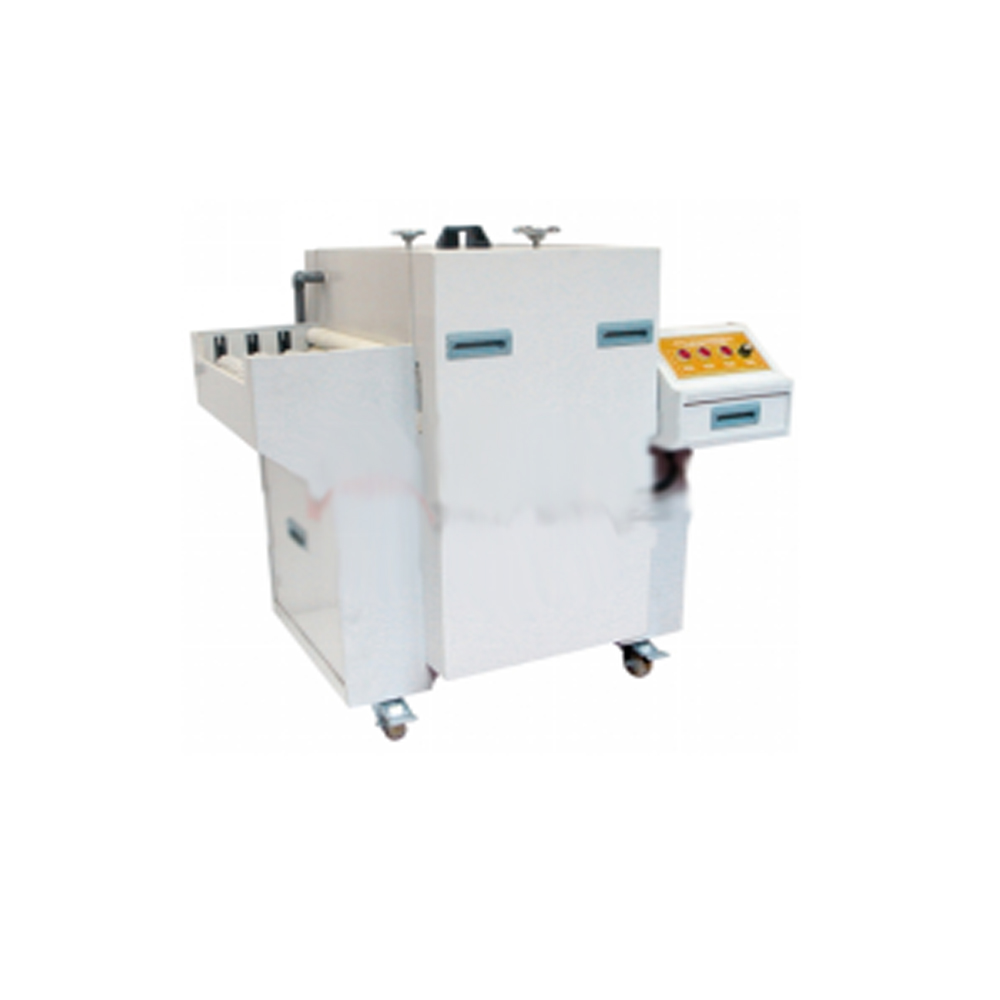

試作から小ロット生産、研究開発、教育用途まで、回路設計の検証をスピーディに進めたい現場では、基板を社内で加工できる体制が大きな強みになります。外注では待ち時間が発生しやすい工程も、設備の選定が適切であれば、切削、露光、ラミネート、エッチング、表面処理、コーティングまで一連の流れを効率よく整えられます。

プリント基板加工機のカテゴリでは、単体のPCB試作機だけでなく、基板製造プロセスを支える周辺装置も含めて比較検討できます。用途や工程ごとの役割を理解しておくと、必要な設備を過不足なく選びやすくなります。

基板加工の現場で求められる装置群

PCB製作では、単にパターンを削るだけでなく、前処理、露光、ラミネート、エッチング、穴あけ、めっき、保護膜塗布といった複数工程が関わります。そのため、カテゴリ内にはCNCベースの試作機に加え、ドライフィルムラミネータ、露光装置、スプレーエッチング装置、ブラッシング装置、スルーホールめっき装置、コンフォーマルコーティング装置などが並ぶのが自然です。

社内試作を重視する場合は、加工精度、取り回しやすい作業サイズ、ツール交換方法、位置決めの安定性が重要です。一方で工程全体を見直す場合は、各装置の役割を切り分け、どこを内製化し、どこを外部工程に残すかを明確にすることが選定の出発点になります。

PCB試作機を選ぶときの見方

PCBプロトタイピングマシンは、開発スピードを重視する現場で特に有効です。基板サイズ、加工軸、最小トレース幅の目安、穴あけ対応径、スピンドル回転数、加工速度、工具交換の方式などを確認すると、試作内容に対して過不足のない構成を選びやすくなります。

たとえば、EVERPRECISION EP-42NV PCB Prototyping MachineやEVERPRECISION EP-42AUTO Auto PCB Prototyping Machineは、比較的扱いやすいワーキングエリアとX・Y・Z軸制御を備え、研究開発や試作ラインでの活用をイメージしやすい構成です。半自動の工具交換で十分なケースもあれば、ツール交換回数が多い運用では自動ツールチェンジャーの利便性が効いてきます。

また、Scientech EP-42 PCB Prototype Machineのようなモデルは、基板試作を短納期で回したい用途で比較対象になりやすい機種です。より高回転・多工具対応の構成を重視する場合は、Bungard ElektronikのCNC系装置も含め、加工内容に応じて検討するのが現実的です。

前工程・表面処理を支える周辺装置

基板品質は、切削や穴あけだけで決まるわけではありません。感光材やドライフィルムを使う工程では、ラミネートや露光の安定性がパターン形成に直結し、さらにエッチング条件や前処理の均一性が仕上がりを左右します。

このカテゴリでは、Bungard Elektronik RLM 419P Dry Film Laminatorのようなラミネート装置、Bungard Elektronik Hellas LED Vacuum exposure unitsのような露光装置、Bungard Elektronik Splash Spray etching machineおよびSplash Center Spray etching machineのようなスプレーエッチング装置が代表的です。加えて、Bungard Elektronik RBM 300 Brushing Machineは、後工程の安定化や表面処理の前段で役割を持つ装置として位置づけられます。

これらは単独で見るより、工程のつながりで理解することが重要です。たとえば、ドライフィルムの貼り合わせ精度、露光の再現性、エッチングの均一性が揃うことで、微細パターンを扱う際の歩留まり改善につながります。

スルーホール形成や保護工程まで見据えた選定

片面・両面の簡易試作だけでなく、より実用に近い基板評価を行いたい場合は、めっき工程や保護膜塗布まで視野に入れる必要があります。回路動作の確認だけでなく、実装後の耐環境性や信頼性確認を行う場面では、加工機と周辺設備の組み合わせが重要です。

Bungard Elektronik Compacta 30 Through-hole plating lineは、スルーホールめっき工程を社内で扱いたいケースの検討候補になります。また、EVERPRECISION iL500 PCB Conformal Coating EquipmentやEVERPRECISION iL700 PCB Conformal Coating Equipmentは、基板へのコンフォーマルコーティング工程を自動化したい現場で比較しやすい装置です。搬送幅、塗布バルブ構成、視覚認識、繰り返し精度などの観点から、対象基板サイズやライン構成に合うかを確認すると判断しやすくなります。

メーカーごとの特徴をどう見分けるか

メーカー選定では、単に知名度で決めるのではなく、どの工程に強みを持つかを見ることが大切です。EVERPRECISIONはPCB試作機やコーティング装置のように、試作から保護工程までをカバーする機種が目立ちます。研究開発や試作設備の立ち上げで、工程の一部をまとめて見たい場合に比較しやすい構成です。

Scientechは、PCB試作機の導入を検討する際の選択肢として把握しやすく、教育機関や開発用途にもなじみやすい印象があります。一方、Bungard ElektronikはCNC加工機に加え、露光、ラミネート、エッチング、ブラッシング、めっきといった周辺工程まで揃えやすく、工程単位で設備を組みたい場合に相性のよいブランドです。

関連設備とあわせて検討したい場面

基板を加工した後の試作・実装・修理工程まで一貫して考えるなら、加工機だけでなく実装設備やリワーク設備とのつながりも意識したいところです。部品の実装や修正を社内で行う運用では、工程間の受け渡しがスムーズなほど、試作サイクル全体を短縮できます。

たとえば、手実装や検証工程でははんだ付けステーション、BGAや高密度実装の補修を伴う場合はチップセット溶接機 BGAも関連カテゴリとして有効です。基板加工だけを独立して考えるより、試作から実装・評価までの流れで設備構成を検討すると、導入後の使い勝手に差が出ます。

導入前に整理しておきたいポイント

選定時は、対象となる基板サイズ、片面・両面の別、穴あけや微細加工の頻度、ドライフィルム工程の有無、薬液を扱う工程の内製化範囲を明確にしておくと比較が進めやすくなります。さらに、設置スペース、電源条件、搬送の要否、排気や安全対策、メンテナンス性も見落とせません。

また、単体装置の性能だけでなく、どの工程を社内で完結したいのかを先に決めることが重要です。試作重視ならCNC試作機中心、フォトプロセス重視なら露光・ラミネート・エッチング重視、量産前評価まで含めるならめっきやコーティングまで含めた構成が現実的です。

まとめ

プリント基板の内製化では、1台の加工機を選ぶだけでなく、必要な工程をどう組み合わせるかが成果を左右します。プリント基板加工機のカテゴリを活用すれば、PCB試作機から露光、エッチング、ラミネート、めっき、コーティングまで、用途に応じた装置構成を比較しやすくなります。

開発スピードを高めたいのか、工程品質を安定させたいのか、あるいは試作から実装評価まで一貫運用したいのかによって、適した選択肢は変わります。対象工程と運用イメージを整理しながら、自社の基板製作フローに合う設備を絞り込んでいくことが、無理のない導入につながります。
