硬化オーブン

電子基板の製造工程では、塗布・接着・封止・コーティングの後に行う硬化工程が、製品の信頼性や生産性を大きく左右します。温度の立ち上がり方、搬送方式、対象材料との適合性によって、仕上がりやタクトは大きく変わるため、用途に合った装置選定が重要です。

このページでは、硬化オーブンを中心に、SMTや電子部品実装の現場で求められる役割、装置の見方、関連設備とのつながりを整理してご紹介します。卓上型からインライン対応まで、工程設計の検討に役立つ観点を押さえておくことで、導入後のミスマッチを減らしやすくなります。

硬化オーブンが使われる場面

硬化オーブンは、加熱によって材料を安定化させる装置です。電子基板の製造では、熱硬化型コーティング剤、接着剤、インクなどを処理する工程で用いられ、塗布後の品質確保に欠かせません。単に温度を上げるだけでなく、処理時間や搬送条件を含めて工程全体を整える役割があります。

特に量産ラインでは、前後工程との接続性も重要です。たとえば、はんだ付けや塗布後の連続処理を前提とする場合には、装置単体の加熱性能だけでなく、ラインへの組み込みや基板サイズ対応、搬送の安定性まで含めて確認する必要があります。

装置選定で確認したいポイント

選定時は、まず対象材料の硬化条件を整理することが基本です。必要温度、処理時間、熱のかけ方が材料ごとに異なるため、IR方式が適するのか、UV硬化が必要なのか、あるいは熱風との組み合わせが必要なのかを見極めることが欠かせません。

次に、基板寸法や搬送幅、処理量を確認します。少量多品種の試作に近い運用であればコンパクトな装置が扱いやすく、連続生産ではインライン機の方が工程を止めにくくなります。さらに、温度精度、立ち上がり時間、制御方式、設置スペース、電源条件も実務上の比較ポイントになります。

代表的な製品例と特徴

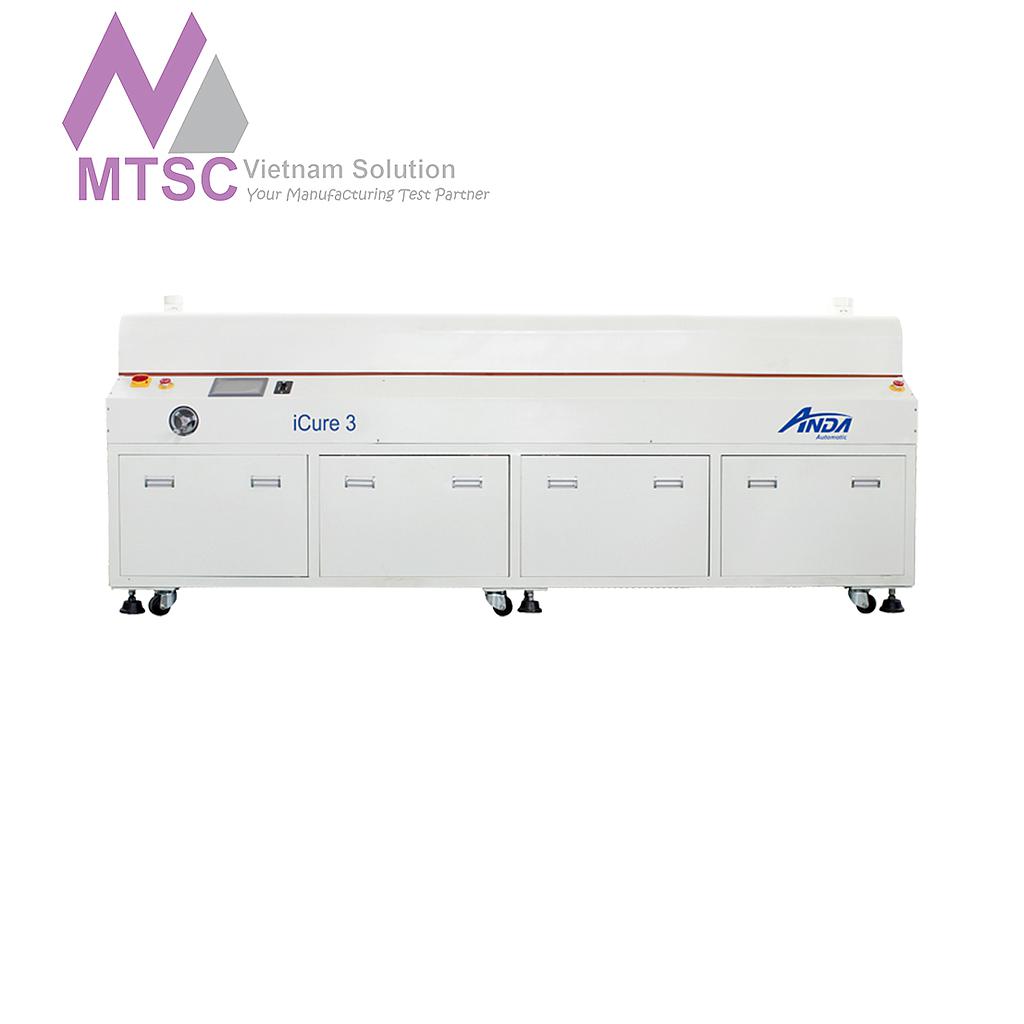

AndaのiCureシリーズは、コンパクトなインラインIR硬化システムとして位置付けられており、熱硬化型コーティング剤、接着剤、インクの高速処理に適した構成です。たとえば Anda iCure-2 IR 乾燥キャビネット、Anda iCure-3 IR 乾燥チャンバー、Anda iCure-4 PCB 乾燥チャンバーは、いずれもコンベヤ搬送に対応し、基板幅の調整や量産ラインでの連続処理を考えやすいシリーズです。

UV硬化が必要な工程では、Anda iCure-2UV PCB 乾燥キャビネットのようなUV方式も選択肢になります。熱硬化とUV硬化では対象材料や工程設計が異なるため、同じ「乾燥・硬化」装置として一括で考えるのではなく、材料仕様に合わせて選ぶことが重要です。

リフロー炉や選択はんだ付け装置との違い

硬化オーブンとリフロー炉は、どちらも加熱を行う装置ですが、目的は同じではありません。たとえばMalcomの Malcom RDT-165CP-A Reflow Oven や Malcom RDT-250C Reflow Oven は、はんだ接合や温度プロファイル評価に関わる文脈で使われる装置であり、接着剤やコーティング材の硬化専用機とは運用の前提が異なります。

同様に、Nordson Integra 508.4 選択的はんだ付けシステムや Nordson Cerno 508.1 選択的はんだ付けシステムは、選択はんだ付け工程向けの設備です。前後工程として硬化オーブンが組み合わされることはありますが、加熱の対象、ノズルや搬送の考え方、管理すべき品質項目は別です。工程全体で見ると、装置の役割分担を明確にすることが重要になります。

インライン機と卓上機の考え方

量産ラインでの使用を想定するなら、搬送付きのインライン機が検討しやすくなります。Anda iCureシリーズのように、コンベヤとチェーン搬送を備えた構成は、塗布機や検査機との接続を前提にしたライン設計と相性がよく、処理のばらつきを抑えながら流しやすい点が特長です。

一方で、試作、評価、少量生産では、装置サイズや立ち上げのしやすさが優先される場合もあります。関連する加熱・実装工程まで含めて見直したい場合は、熱風ステーションや、用途によっては はんだ付けステーション といった周辺カテゴリも合わせて比較すると、工程に合った設備構成を考えやすくなります。

確認しておきたい実務上のチェック項目

導入前には、カタログ上の温度範囲だけで判断しないことが大切です。実際には、対象ワークのサイズ、基板厚み、搭載部品の熱容量、治具の有無によって、必要な処理条件は変わります。硬化不良や過加熱を避けるためにも、温度制御の考え方とワーク搬送の安定性をあわせて確認したいところです。

また、設置現場では電源仕様、エア供給の要否、排気、保守スペース、既存ライン高さとの整合も見落とせません。SMT工程は前後設備のつながりが重要なため、単体性能だけでなく、ライン全体で無理なく運用できるかを早い段階で確認しておくと、導入後の調整負荷を抑えやすくなります。

硬化オーブンを選ぶ際の視点を整理

硬化オーブンは、単なる加熱装置ではなく、材料特性と生産方式の両方に合わせて選ぶべき工程設備です。IR方式、UV方式、インライン搬送の有無、処理サイズ、温度精度などを整理することで、候補機の比較がしやすくなります。
