マシンブレイク

鋼材や金属板に正確な穴加工を行う現場では、作業スピードだけでなく、穴径の再現性や仕上がりも重要になります。とくに分電盤、架台、チャンネル材、各種金属プレートの加工では、切削よりも効率よく穴あけできる方法としてマシンブレイク系の機器が選ばれることがあります。

このカテゴリでは、油圧式パンチングマシンや関連するパンチ部品を中心に、金属加工の現場で使いやすい製品を比較しやすく整理しています。現場での持ち運び性を重視するケースから、より大きな穴径や厚みへの対応を求めるケースまで、用途に応じて選定しやすいのが特長です。

マシンブレイクカテゴリで扱う機器の位置づけ

本カテゴリで中心となるのは、金属板や鋼材に対して打ち抜き加工を行うパンチングマシンと、その加工に必要なパンチ部品です。ドリル加工のように切りくずを出しながら削る方式とは異なり、条件が合えば短時間で穴あけを行いやすく、同一径の連続加工にも向いています。

加工方法の選択は、材質、板厚、必要な穴径、作業場所によって変わります。たとえば、現場での機動性を重視するなら充電式や比較的軽量な機種が検討しやすく、より深いフトコロや大きな打ち抜き能力が必要であれば、据え置きに近い感覚で使える油圧タイプが候補になります。

代表的な製品例と使い分けの考え方

現場向けのわかりやすい例としては、MAKITAのDPP200ZK 充電式油圧パンチングマシンがあります。鋼材やステンレスへの穴あけに対応し、丸穴・長穴の加工に使えるため、配線工事や設備工事のように持ち運びを伴う作業でも検討しやすい構成です。

一方で、より大きな穴径や連続加工を重視する場合は、UnifastのNMHP-32、NMHP-25、MHP-25のような油圧パンチングマシンが候補になります。最大穴径、対応板厚、フトコロ寸法、モーター出力などの違いによって適した用途が変わるため、単純に穴径だけでなく、実際のワーク形状や加工頻度を踏まえた比較が重要です。

パンチ部品は加工品質と対応径を左右する要素

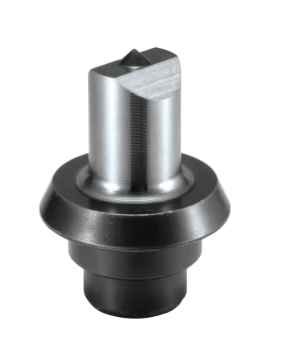

マシン本体だけでなく、パンチとダイスの選定も加工品質に直結します。たとえばMAKITAのSC05340140、SC05340150、SC05340160は、それぞれ16mm、18mm、20mmの丸穴加工に対応するパンチ部品として使い分けしやすく、必要な穴径が明確な現場で選定しやすい構成です。

穴径の精度や仕上がりを安定させるには、本体の能力に合った部品を組み合わせることが前提になります。必要以上に大きな径や厚い材料に無理をかけると、工具寿命や加工面に影響することがあるため、機種側の対応範囲とパンチ部品の組み合わせを確認しておくと、導入後のミスマッチを減らしやすくなります。

選定時に見ておきたいポイント

穴径と板厚は、まず最初に確認したい基本条件です。たとえばUnifast NMHP-32は最大Ø30.5mm、JINSAN JAP2031は最大31mmの穴加工に対応しており、比較的大きめの穴加工を想定する現場で検討しやすい仕様です。対して、よりコンパクトな機種は取り回しに優れる一方で、対応できる板厚や穴径に違いがあります。

次に見たいのがフトコロ深さです。ワークの端部からどの位置に穴を開けるかによって、必要な寸法は変わります。さらに、電源条件、重量、1穴あたりの加工時間も実務では無視できません。現場へ持ち込むのか、工場内で定位置運用するのかによって、適した機種は大きく変わります。

作業内容によっては他の加工カテゴリも比較対象になる

同じ穴加工でも、用途によって最適な方法は異なります。薄板への高効率な打ち抜き加工だけでなく、切削による一般的な穴あけも視野に入れるなら、ドリルマシンや電磁ドリルのカテゴリもあわせて確認すると、設備条件に合った選定がしやすくなります。

また、大径穴を別の方法で加工したい場合には、ホールソーを使った方法が向くケースもあります。加工対象の材質、求める穴精度、バリ処理の手間、現場の安全性まで含めて比較すると、単に工具の価格だけでは見えにくい運用面の差が見えてきます。

メーカーごとの見どころ

携帯性と現場適応力を重視するならMAKITAは有力な選択肢です。充電式の油圧パンチングマシンに加え、対応するパンチ部品がそろっているため、穴径ごとの運用を整理しやすい点が魅力です。

Unifastは、900W級から1500W級までの油圧パンチングマシンがあり、穴径、板厚、作業量に応じて段階的に比較しやすいラインアップが目を引きます。JINSANのJAP2024やJAP2031は、65 tonsクラスの加工力を要する場面で検討しやすく、より高い打ち抜き能力を必要とする用途で存在感があります。なお、SATA 90751 CENTRE PUNCH 4MMのようなセンターポンチは電動・油圧式の主役ではありませんが、下穴位置の目印やケガキ補助など、周辺作業で役立つことがあります。

導入前に確認したい実務上の注意点

パンチングマシンは、穴径や板厚のカタログ値だけで選ぶと、実際のワーク形状に合わないことがあります。とくに端部からの距離、フトコロ寸法、材料の種類、現場電源の有無は、使い勝手を左右しやすい確認項目です。丸穴が中心なのか、長穴も必要なのかもあわせて見ておくと、選定の精度が上がります。

また、消耗部品の扱いや交換性も運用コストに関わります。継続的に同じ径を打ち抜く現場では、本体性能だけでなく、必要なパンチ部品を継続して管理しやすいかどうかも重要です。作業頻度が高いほど、機器単体ではなく運用全体で比較することが実用的です。

まとめ

マシンブレイク関連の機器は、金属板への穴加工を効率よく行いたい現場で有効な選択肢です。充電式で機動力を重視する構成から、より大きな穴径や厚みへ対応する油圧タイプまで、用途に応じて比較の軸がはっきりしています。

選定では、穴径、板厚、フトコロ、重量、電源条件、そして使用するパンチ部品との適合を整理することが大切です。実際の加工ワークに合わせて、必要な能力を無理なく満たす一台を選ぶことで、作業効率と仕上がりの安定につなげやすくなります。
