フランジセパレーター

配管の保守、バルブ交換、ガスケット作業などでフランジ面を安全に開きたい場面では、手工具だけに頼らない適切な治具選定が重要です。無理なこじ開けは作業者の負担を増やすだけでなく、フランジ面やボルト周辺を傷める要因にもなります。そうした現場で役立つのが、フランジセパレーターやフランジアライメントツールです。

このカテゴリでは、配管フランジの分離や位置合わせに対応するProtorque製品を中心に、用途の違い、駆動方式の考え方、選定時に確認したいポイントを整理しています。定修や設備保全で使いやすい構成を検討したい方に向けて、実務に沿って概要をまとめました。

フランジセパレーターが使われる主な場面

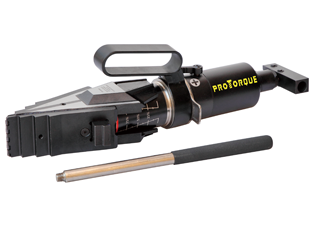

フランジセパレーターは、配管接続部のすき間に先端を入れ、フランジを段階的に押し広げて分離するための工具です。石油・化学・発電・水処理・一般プラントなど、配管設備の点検や部品交換を伴う現場で広く用いられます。

特に、固着した接続部を安全に開きたい場合や、限られたアクセススペースで作業したい場合に有効です。先端クリアランスが小さいタイプであれば、初期の差し込みスペースが限られる場面にも対応しやすく、作業の再現性を高めやすくなります。

位置合わせと分離で役割が異なる

このカテゴリでは、フランジを開くためのスプレッダー系だけでなく、フランジアライメント用途のモデルも重要です。配管やフランジ穴位置がずれている状態では、単純に締結作業へ進めないため、分離後の復旧や組み付け時に位置修正用ツールが必要になることがあります。

たとえば、Protorque FA1TM フランジアライメントツールは比較的コンパクトな領域に向いた機械式モデルで、より大きな条件ではFA4TM、FA9TM、FA9TEのような上位レンジを検討しやすくなります。一方、フランジを押し広げる作業ではFSH-14、FSW25TE、FS-56などのスプレッダー系が候補になります。

現場では「開く工具」と「合わせる工具」を混同しがちですが、目的が異なるため、作業工程に応じた使い分けが大切です。分解保全の一連作業を想定するなら、周辺のツールキットや補助工具との組み合わせも検討しやすくなります。

油圧式とメカニカル式の選び方

油圧式は、比較的大きな力を安定してかけやすく、作業者の負担軽減を重視したい場合に向いています。たとえばProtorque FSH-14、FSH-15、FSW25TE、FS-109などは油圧を利用するタイプで、繰り返し作業や高負荷寄りの現場で検討しやすい構成です。

一方、メカニカル式は、油圧源や油量管理を伴わないシンプルさが利点です。FA1TM、FA4TM、FA9TM、FSW14TMのようなモデルは、構造が分かりやすく、保守性や持ち運びやすさを重視する現場にもなじみます。使用頻度、必要荷重、持ち込み環境、周辺スペースを踏まえて選ぶと、運用しやすい構成に近づきます。

選定時に確認したいポイント

フランジセパレーターを選ぶ際は、まず必要な能力と対象フランジの条件を確認することが基本です。能力値だけでなく、差し込みに必要な先端クリアランス、開口量、対応するボルト径や穴径、フランジ厚みの範囲などが実作業に直結します。

たとえば、FAシリーズでは最小ボルトサイズやフランジ厚み範囲がモデルごとに異なり、FSシリーズやFSH/FSWシリーズでは最大荷重や最大拡張量、重量差が使い勝手に影響します。持ち運び前提の保全作業では重量も見逃せず、据え置きに近い運用か、巡回点検での携行かによって最適解は変わります。

また、作業の周辺では締結や復旧のためにソケットレンチセットを併用することも多く、分離だけでなく取り外し・再組み付けまで含めた段取りで準備すると作業効率が安定します。

代表的なProtorque製品の見どころ

Protorqueのラインアップでは、用途別に比較しやすいモデル構成がそろっています。たとえば、FA9TEは油圧式のフランジアライメントツール、FA9TMは同等クラスの機械式で、駆動方式の違いから現場条件に応じた選択がしやすい点が特徴です。

フランジスプレッダーでは、FSW25TIとFSW25TEが24 tonクラス、FSH-14やFSH-15が14〜15 tonクラス、FS-56が5 tonクラス、FS-109が10 tonクラスというように、必要荷重の目安に応じて比較できます。単に数値が大きいモデルを選ぶのではなく、対象設備の寸法条件とアクセス性を優先して絞り込むことが重要です。
