다기능 전기설비 미터

전기 설비의 안전 점검과 시운전, 유지보수 업무에서는 여러 항목을 빠르게 확인하면서도 측정 신뢰성을 확보하는 일이 중요합니다. 전압만 확인하는 수준을 넘어 절연, 연속성, 루프 임피던스, RCD 동작, 접지 관련 상태까지 한 번에 점검해야 하는 현장이라면 다기능 전기설비 미터가 작업 효율을 크게 높여 줍니다.

이 카테고리는 설치 검사와 정기 점검, 설비 유지관리, 배전반 및 전기 패널 검증 등 다양한 작업에 쓰이는 계측기를 중심으로 구성되어 있습니다. 단일 기능 측정기로 여러 번 장비를 교체해야 하는 번거로움을 줄이고, 현장에서 필요한 핵심 시험을 하나의 장비군으로 통합해 보려는 사용자에게 적합합니다.

현장에서 다기능 전기설비 미터가 필요한 이유

전기설비 점검은 단순히 수치를 읽는 작업이 아니라, 설비가 안전하게 운전 가능한지 판단하는 과정입니다. 이때 측정 항목이 서로 연결되어 있기 때문에 하나의 장비에서 여러 시험을 연속적으로 수행할 수 있으면 작업 흐름이 훨씬 매끄러워집니다.

예를 들어 절연저항과 도통 시험, 루프 및 고장전류 관련 확인, RCD 시험이 한 장비에서 가능하면 설치 검사나 유지보수 보고서 작성에도 유리합니다. 특히 현장 이동이 잦거나 배전반, 건물 전기설비, 산업 설비를 폭넓게 다루는 경우 복합 측정 기능은 시간과 장비 관리 부담을 줄이는 데 실질적인 도움이 됩니다.

주요 측정 항목과 활용 포인트

이 범주의 장비는 일반적으로 AC 전압 측정, 보호 도체 연속성 확인, 절연저항 측정, 루프 임피던스 확인, 예상 단락전류 또는 지락 관련 계산, RCD 시험 같은 기능을 중심으로 구성됩니다. 일부 모델은 접지 측정이나 위상 회전 확인, EV 충전 설비 관련 시험까지 지원해 적용 범위를 넓힐 수 있습니다.

점검 목적에 따라 중요 기능은 달라집니다. 신설 설비 인수 검사라면 절연저항, 도통, RCD 시험의 비중이 높고, 배전 라인의 보호 상태 점검에서는 루프 임피던스나 PFC/PSC 관련 기능이 더 중요할 수 있습니다. 접지 상태를 더 깊이 확인해야 하는 작업이라면 접지 저항및 고유저항 측정기와의 역할 차이도 함께 검토하는 것이 좋습니다.

대표 제품군으로 보는 구성 예시

FLUKE 계열에서는 FLUKE FLK-1662 SCH, FLUKE FLK-1663 SCH, FLUKE FLK-1664FC SCH와 같은 다기능 설치 테스터가 대표적입니다. 이 제품군은 전압 측정, 연속성 시험, 절연저항 시험, 루프 임피던스 및 RCD 시험 등 설치 검사에 필요한 핵심 기능을 폭넓게 다루는 구성이 강점입니다.

KYORITSU의 경우 KYORITSU 6516 다기능 테스터, KYORITSU 4140 LOOP / PFC / PSC tester처럼 현장 점검 중심의 접근이 눈에 띕니다. 루프, PFC/PSC, RCD, 절연, 도통, 위상 회전 등 실제 설비 점검에 자주 쓰이는 기능을 조합해, 유지보수 및 설치 검증 작업에서 활용하기 좋습니다.

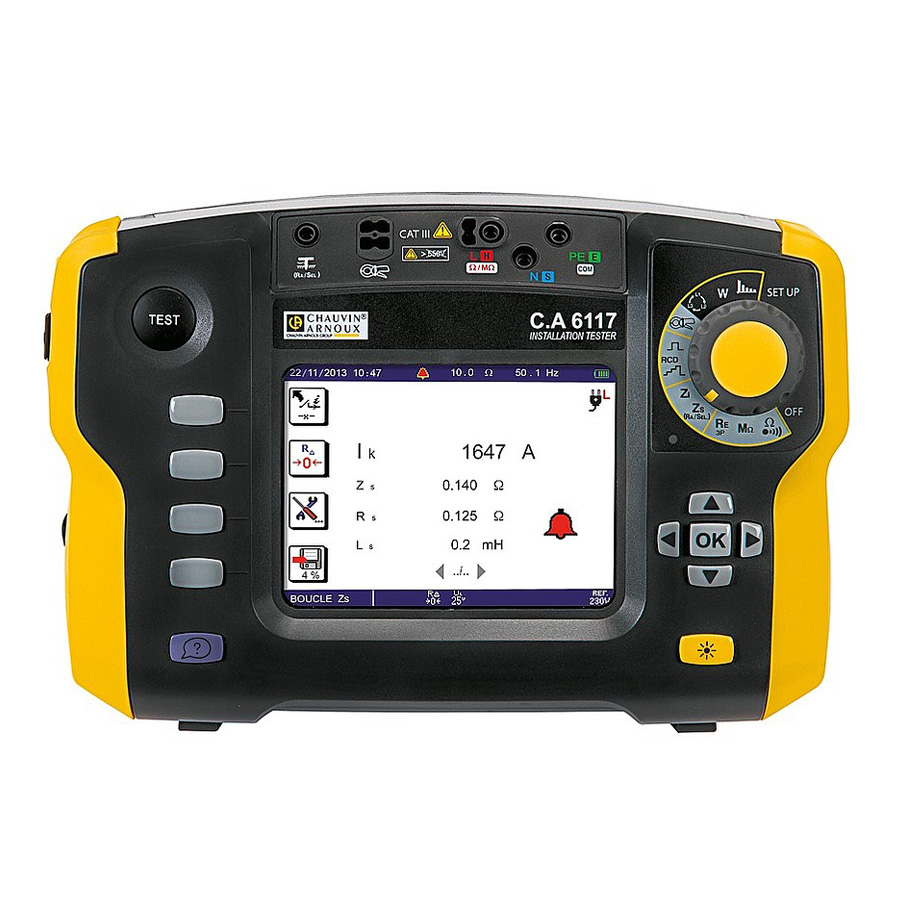

보다 확장된 시험 환경이 필요한 경우 Chauvin Arnoux CA 6161, CA 6163처럼 기계 및 전기 스위치보드 시험에 맞춘 장비도 고려할 수 있습니다. 또 HT EASYTEST, HT COMBI519, HT COMBI521, HT COMBI521EV는 다목적 전기 측정 장치로서 다양한 전기설비 점검 시나리오를 지원하는 제품군으로 볼 수 있습니다.

선정 시 확인해야 할 기준

다기능 전기설비 미터 선택에서 먼저 볼 부분은 실제 작업 항목과 시험 범위입니다. 절연저항 시험 전압 범위가 필요한 수준을 충족하는지, RCD 시험 유형이 현장 규격과 맞는지, 루프 및 고장전류 관련 기능이 필요한 설비에 적합한지부터 검토해야 합니다.

그다음은 사용 환경입니다. 휴대성과 무게, 배터리 구동 방식, 표시 화면 가독성, 현장 배선 연결 편의성은 장시간 작업에서 체감 차이가 큽니다. 배전반과 건물 설비 중심인지, 산업 장비와 제어반까지 다루는지에 따라 적합한 모델 성격도 달라집니다.

또한 EV 충전 설비 점검이 필요한 경우에는 전용 어댑터나 관련 액세서리 지원 여부를 함께 보는 것이 좋습니다. 예를 들어 KYORITSU KEW 8602 Dedicated adapter for EVSE (50/60Hz)나 HT COMBI521EV처럼 EVSE 시험 환경과 연결되는 장비는 일반 설비 점검과는 다른 선택 기준이 적용될 수 있습니다.

브랜드별 접근 방식의 차이

FLUKE는 설치 검사와 안전 시험에 필요한 기능을 균형 있게 구성한 제품군이 눈에 띄며, 현장 작업자에게 익숙한 인터페이스와 폭넓은 시험 조합이 장점으로 거론됩니다. 특히 FLK-1664FC SCH 같은 모델은 설치 테스터 계열을 찾는 사용자에게 비교 대상이 되기 쉽습니다.

KYORITSU는 루프, RCD, 접지, 절연 등 실제 전기설비 점검 항목을 실무 중심으로 정리한 제품군이 강점입니다. 6516처럼 다기능성이 높은 모델과 4140처럼 특정 시험 항목에 좀 더 초점을 둔 장비를 함께 검토하면 현장 성격에 맞는 선택이 수월해집니다.

Chauvin Arnoux와 HT는 보다 다양한 시험 환경이나 특수 응용을 고려할 때 검토할 만한 브랜드입니다. 특히 기계 및 스위치보드 시험, EV 관련 점검, 데이터 저장 및 확장 기능을 중시하는 경우에는 제품별 구성이 어떻게 다른지 비교해 보는 것이 좋습니다.

함께 보면 좋은 계측기 카테고리

다기능 장비가 많은 시험을 커버하더라도, 모든 작업을 완전히 대체하는 것은 아닙니다. 기본 전압, 전류, 저항 확인이 중심이라면 멀티 미터가 더 간편할 수 있고, 현장의 목적에 따라 장비를 분리해서 운영하는 편이 효율적일 때도 있습니다.

또 접지 이상 위치를 추적하거나 특정 오류 상황을 빠르게 찾는 작업이라면 접지 오류 탐지기가 더 적합할 수 있습니다. 즉, 다기능 전기설비 미터는 핵심 검사 장비로 두되, 세부 진단 장비와 조합해 사용하는 방식이 실무적으로 합리적입니다.

자주 확인하는 질문

설치 테스터와 다기능 전기설비 미터는 같은 의미인가요?

실무에서는 상당 부분 겹쳐 사용되지만, 제품에 따라 지원 시험 항목과 적용 범위가 다릅니다. 설치 검사 중심 모델도 있고, 유지보수나 EV 관련 점검까지 고려한 확장형 모델도 있습니다.

모든 현장에서 한 대의 장비로 충분한가요?

기본적인 설치 및 안전 점검은 한 대로 상당 부분 처리할 수 있지만, 정밀 접지 측정이나 단순 전기 기본 측정은 별도 장비가 더 효율적일 수 있습니다. 실제 업무 범위를 기준으로 장비 조합을 판단하는 것이 좋습니다.

마무리

다기능 전기설비 미터는 전기설비의 설치 검사, 안전 점검, 유지보수 효율을 높이기 위한 실용적인 장비군입니다. 절연, 도통, 루프, RCD, 접지 관련 확인처럼 서로 연결된 시험을 한 흐름으로 수행해야 하는 현장일수록 장비 선택의 중요성이 커집니다.

카테고리 내 제품을 비교할 때는 브랜드 인지도보다 먼저 실제 측정 항목, 시험 범위, 사용 환경, 향후 확장성까지 함께 살펴보는 것이 좋습니다. 작업 목적에 맞는 기능 구성을 기준으로 검토하면 현장에 더 적합한 장비를 찾는 데 도움이 됩니다.
