고전압증폭기

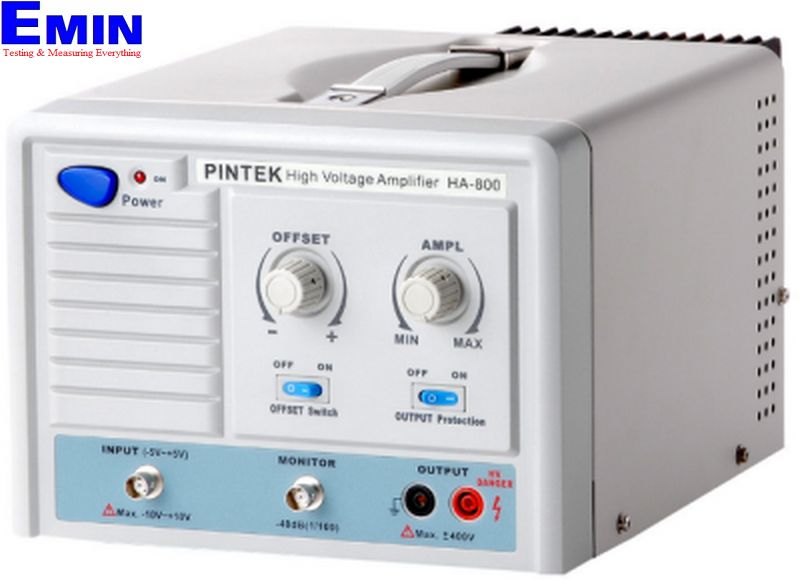

정밀한 전압 구동이 필요한 시험·측정 환경에서는 신호원만으로 원하는 출력을 얻기 어려운 경우가 많습니다. 이런 상황에서 고전압증폭기는 파형 발생기나 제어 신호를 더 높은 전압과 충분한 구동 능력으로 확장해, 연구개발·검증·생산 테스트 전반에서 중요한 역할을 합니다.

특히 반도체, 압전 소자, 액추에이터, 센서 구동, 절연 평가와 같은 분야에서는 출력 전압 범위뿐 아니라 대역폭, 응답 속도, 채널 수, 출력 전류 특성이 함께 검토되어야 합니다. 이 카테고리에서는 단일 채널부터 다채널 구성까지, 다양한 시험 조건에 대응할 수 있는 고전압 증폭기 제품군을 살펴볼 수 있습니다.

고전압증폭기가 필요한 대표적인 환경

고전압증폭기는 낮은 레벨의 입력 신호를 실제 구동 가능한 수준으로 끌어올려야 하는 곳에서 사용됩니다. 예를 들어 압전 액추에이터 구동, 정전 구동 소자 평가, 센서 응답 시험, 고전압 부하의 동특성 분석처럼 전압 스윙과 안정성이 모두 중요한 작업에 적합합니다.

또한 단순히 높은 전압만 출력하는 장비가 아니라, 출력 전류, 대역폭, 상승 속도, 부하 특성에 따라 실제 성능이 크게 달라집니다. 따라서 장비 선택 시에는 목표 전압만 보지 말고, 어떤 부하를 어떤 파형으로 얼마나 빠르게 구동할 것인지까지 함께 검토하는 것이 중요합니다.

제품군을 볼 때 먼저 확인할 핵심 포인트

첫째는 최대 출력 전압 범위입니다. 300Vp-p, 400Vp-p, 800Vp-p처럼 필요한 구동 범위를 먼저 정리하면 후보를 빠르게 좁힐 수 있습니다. 둘째는 출력 전류로, 같은 전압 등급이라도 부하에 따라 필요한 전류 용량이 크게 달라질 수 있습니다.

셋째는 신호 특성입니다. 고속 펄스나 빠른 파형 재현이 필요한 경우에는 대역폭과 슬루율이 중요하며, 장시간 안정 구동이 필요한 경우에는 보호 기능과 운전 안정성이 더 중요해집니다. 시스템 전체 관점에서는 SMU 반도체 테스트 장비와 함께 시험 구성을 검토하는 경우도 많습니다.

주요 제조사와 제품 예시

PINTEK 제품군은 비교적 다양한 전압·전류 조합을 갖추고 있어 실험실과 개발 환경에서 폭넓게 검토됩니다. 예를 들어 Pintek HA-400, Pintek HA-405는 400Vp-p 급 구동이 필요한 환경에서 살펴볼 수 있으며, Pintek HA-800 및 PINTEK HA-805 High voltage amplifier는 더 높은 전압 범위가 필요한 애플리케이션에 적합한 후보가 됩니다.

Tabor Electronics는 1채널, 2채널, 4채널 등 다채널 고전압 증폭 구성이 필요한 환경에서 눈여겨볼 만합니다. Tabor Electronics 9100, 9200, 9100A, 9200A, 9400 시리즈는 채널 수와 출력 범위가 나뉘어 있어 자동화 테스트나 병렬 구동 시스템 구성 시 비교가 수월합니다.

또한 KEYSIGHT의 KEYSIGHT 423B 고주파 검출기는 직접적인 고전압 증폭기와는 역할이 다르지만, 고주파 신호 검출 및 측정 체인 안에서 함께 고려될 수 있는 장비입니다. 즉, 실제 테스트 환경에서는 증폭기 단품보다 신호 발생, 검출, 계측이 연결된 전체 시스템으로 접근하는 것이 일반적입니다.

단일 채널과 다채널 구성의 선택 기준

한 개의 부하를 정밀하게 제어하는 용도라면 단일 채널 구성이 우선 검토됩니다. Tabor Electronics 9100 또는 9100A와 같은 1채널 장비는 독립적인 구동 경로가 필요한 연구개발 환경에서 이해하기 쉬운 선택지입니다.

반면 2채널 이상이 필요한 경우는 비교 구동, 동기 제어, 다중 소자 테스트, 생산 장비 통합과 같은 환경이 많습니다. Tabor Electronics 9200, 9200A, 9400처럼 채널 수가 늘어나는 제품은 배선과 제어 구성을 간소화할 수 있지만, 각 채널의 요구 조건과 전체 시스템 발열·전원 조건도 함께 검토해야 합니다.

전압, 전류, 속도의 균형을 어떻게 볼 것인가

고전압 증폭기 선정에서 자주 발생하는 오해는 전압 수치가 높을수록 항상 더 적합하다고 보는 것입니다. 실제로는 부하를 얼마나 안정적으로 구동할 수 있는지가 더 중요하며, 이때 출력 전류와 주파수 응답이 핵심이 됩니다. 예를 들어 높은 전압이 필요해도 부하가 크거나 빠른 응답이 요구되면 전류 용량과 슬루율이 부족해 원하는 파형이 왜곡될 수 있습니다.

PINTEK 제품 예시를 보면 170Vp-p / 450mA 특성을 강조한 Pintek HA-205처럼 전압보다 전류와 속도 측면이 중요한 모델이 있고, 400Vp-p 또는 800Vp-p 중심으로 검토할 수 있는 제품도 있습니다. 즉, 선택 기준은 “얼마나 높은 전압인가”보다 부하 특성에 맞는 출력 특성인지에 더 가깝습니다.

시험 시스템과 함께 고려하면 좋은 계측 장비

고전압증폭기를 실제로 운용할 때는 입력 신호원, 측정기, 보호 장비를 함께 검토하는 경우가 많습니다. 기본적인 전압·전류 확인에는 멀티 미터가 활용될 수 있고, 보다 복합적인 전기적 특성 평가는 시험 목적에 따라 다른 계측 장비와 연동됩니다.

설비나 현장 전기 안전과 관련된 점검이 함께 필요한 프로젝트라면 접지 저항및 고유저항 측정기 같은 카테고리도 참고할 수 있습니다. 특히 고전압을 다루는 환경에서는 증폭기 본체 성능뿐 아니라 설치 환경, 접지 상태, 측정 루프의 안정성이 전체 결과에 영향을 줄 수 있습니다.

도입 전 검토하면 좋은 실무 체크 포인트

• 필요한 최대 출력이 300Vp-p, 400Vp-p, 800Vp-p 중 어느 범위인지
• 부하 구동에 필요한 전류가 충분한지
• 연속 구동인지, 펄스·고속 응답 중심인지
• 1채널인지, 2채널 이상 동기 구동이 필요한지
• 시험 시스템 내 다른 계측기와 연결 구성이 자연스러운지
• 보호 기능과 운용 안정성을 함께 고려했는지

이런 기준으로 보면 제품 검색 단계에서 불필요한 후보를 줄일 수 있고, 실제 적용 후의 재검토 비용도 낮출 수 있습니다. 특히 연구개발 장비와 생산 라인 장비는 요구 조건이 다르므로, 동일한 전압 등급이라도 사용 목적에 따라 적합한 모델이 달라질 수 있습니다.

마무리

고전압증폭기는 단순히 전압을 키우는 장비가 아니라, 원하는 파형을 실제 부하에 맞게 재현하는 구동 인터페이스에 가깝습니다. 따라서 출력 전압, 전류, 대역폭, 채널 수를 균형 있게 검토해야 하며, 필요하면 측정 장비와의 연계까지 함께 살펴보는 것이 효율적입니다.

이 카테고리에서는 PINTEK, Tabor Electronics, KEYSIGHT 관련 제품을 중심으로 다양한 구성을 비교할 수 있습니다. 적용 대상 부하와 시험 목적이 명확할수록 더 적합한 고전압증폭기를 빠르게 선택할 수 있습니다.
