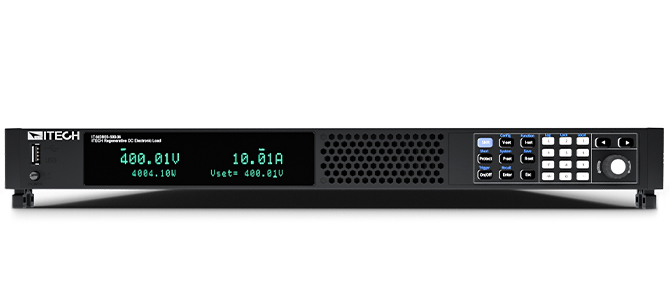

회생 DC 전자 부하

배터리, 전원변환기, 차량 전장 부품처럼 실제 에너지를 다루는 장비를 테스트할 때는 단순히 전력을 소모하는 수준을 넘어, 시험 중 발생한 에너지를 효율적으로 처리하는 방식이 중요해집니다. 이때 회생 DC 전자 부하는 직류 전원을 정밀하게 흡수하면서도 에너지를 계통으로 되돌리는 구조를 통해, 고출력 시험 환경의 운영 효율과 열 관리 부담을 함께 고려할 수 있는 장비군으로 활용됩니다.

특히 연구개발, 생산검사, 배터리 사이클 시험, DC 전원장치 검증과 같은 현장에서는 부하 용량만이 아니라 전압 범위, 전류 응답성, 제어 모드, 보호 기능까지 종합적으로 검토해야 합니다. 이 카테고리에서는 다양한 전력 등급과 전압/전류 조합의 제품을 중심으로 회생형 부하 선택에 필요한 핵심 포인트를 살펴볼 수 있습니다.

회생형 구조가 필요한 시험 환경

일반적인 전자부하는 입력 에너지를 열로 소모하는 방식이 많지만, 회생형 장비는 흡수한 전력을 다시 전원 계통으로 반환하는 구조를 사용합니다. 따라서 고출력 장시간 테스트가 반복되는 환경에서는 냉각 부담과 설비 전력 손실을 줄이는 데 유리하며, 시험실의 열 축적 관리에도 도움이 됩니다.

이러한 특성은 EV 배터리 모듈, DC-DC 컨버터, 연료전지, 산업용 DC 전원 공급기 검증과 같이 지속적인 부하 인가가 필요한 작업에서 특히 의미가 큽니다. 시험 목적이 단순 부하 인가인지, 에너지 효율까지 고려한 장시간 운전인지에 따라 DC 전자부하와 회생형 장비 사이의 선택 기준도 달라질 수 있습니다.

선정 시 먼저 봐야 할 핵심 사양

회생 DC 전자 부하를 선택할 때는 우선 전압 범위, 전류 용량, 정격 전력의 조합이 시험 대상과 맞는지 확인해야 합니다. 같은 12 kW급 장비라도 고전압 저전류 특화 모델과 저전압 고전류 특화 모델은 적용 대상이 다르기 때문에, 수치 하나만 보고 판단하면 실제 운용에서 제약이 생길 수 있습니다.

또한 정전압, 정전류, 정저항, 정전력과 같은 동작 모드 지원 여부와 프로그래밍 분해능, 읽기 정확도, 보호 기능도 중요합니다. 개발 단계에서는 정밀 제어와 데이터 재현성이 중요하고, 생산 라인에서는 반복성, 응답 속도, 장비 보호 로직이 더욱 중요해지는 경우가 많습니다.

전압·전류 조건에 따른 제품 예시

KEYSIGHT의 회생형 DC 전자 부하 라인업을 보면, 시험 대상에 따라 비교적 명확한 선택 방향을 잡을 수 있습니다. 예를 들어 EL4946A는 800 V, 48 A, 12 kW 구성이며, EL4945A는 500 V, 72 A, 12 kW, EL4943A는 80 V, 240 A, 12 kW로 제시되어 있어 고전압 중심인지 저전압 대전류 중심인지에 따라 적합한 모델이 달라집니다.

더 낮은 전력대가 필요한 경우에는 EL4936A(800 V, 24 A, 6 kW), EL4935A(500 V, 36 A, 6 kW), EL4933A(80 V, 120 A, 6 kW)처럼 중간급 구성이 있고, EL4926A, EL4925A, EL4923A, EL4916A, EL4915A, EL4913A와 같이 4 kW 또는 2 kW급 제품도 확인할 수 있습니다. 이처럼 동일 시리즈 안에서도 전압 우선형과 전류 우선형이 나뉘므로, DUT의 실제 출력 특성과 시험 시나리오를 먼저 정리하는 것이 효율적입니다.

적용 분야별로 보는 선택 포인트

배터리 및 에너지 저장 시스템 시험에서는 넓은 전압 범위와 안정적인 전력 제어가 중요합니다. 배터리 팩이나 모듈 평가에서는 충·방전 환경과 유사한 조건을 구성해야 하므로, 장시간 운전 시 열 관리와 에너지 처리 방식까지 함께 검토하는 것이 바람직합니다.

전원장치 및 전력변환기 검증에서는 과도 응답, 부하 변화 추종성, 보호 동작 확인이 중요합니다. 저전압 고전류 출력 장비를 평가할 때는 80 V 영역의 대전류 모델이 유리할 수 있고, 고전압 출력 전원의 검증에는 500 V 또는 800 V 대응 장비가 적합할 수 있습니다. 필요에 따라 보다 폭넓은 구성을 찾는다면 AC / DC 전자부하 카테고리도 함께 비교해볼 만합니다.

정밀 제어와 보호 기능이 중요한 이유

전자 부하는 단순히 전류를 흘려보내는 장비가 아니라, 시험 대상의 한계와 동작 특성을 안정적으로 확인하기 위한 계측 장비의 성격도 함께 갖습니다. 따라서 프로그래밍 정확도, 읽기 정확도, 분해능, 라인 레귤레이션과 같은 요소는 결과 신뢰도와 직결됩니다.

여기에 과전압, 과전류, 과전력 보호 기능은 DUT와 장비를 모두 보호하는 기본 조건입니다. 특히 고전압 또는 고출력 장비를 운용하는 환경에서는 예상치 못한 과도 상태가 발생할 수 있으므로, 보호 성능과 장비 안정성은 구매 단계에서 반드시 확인해야 할 항목입니다.

브랜드와 시스템 확장성 관점에서의 비교

이 카테고리에서는 KEYSIGHT가 대표적인 예시로 확인되며, 정밀 계측 기반의 시험 환경에 익숙한 사용자라면 브랜드 페이지에서 관련 제품군을 함께 검토하는 것도 도움이 됩니다. 또한 용도와 예산, 시스템 통합 방향에 따라 EA Elektro-Automatik 또는 KIKUSUI와 같은 제조사 제품군도 비교 대상이 될 수 있습니다.

브랜드 선택 시에는 단순한 정격 비교보다, 제어 인터페이스, 운용 소프트웨어 연계성, 시험 자동화 적합성, 장기 유지보수 관점까지 함께 보는 것이 좋습니다. 특히 다채널 시험이나 생산 라인 통합을 계획하고 있다면 장비 한 대의 성능보다 전체 테스트 구성에서의 적합성이 더 중요할 수 있습니다.

도입 전에 정리하면 좋은 체크리스트

시험 대상의 최대 전압, 전류, 전력을 실제 운전 조건 기준으로 정리했는가
정전류, 정전압, 정저항, 정전력 중 어떤 모드가 필요한가
순간 부하 변화와 반복 시험에서 필요한 응답 특성이 어느 정도인가
장시간 테스트 시 회생 구조의 이점을 충분히 활용할 환경인가
시험 자동화, 데이터 수집, 시스템 통합 요구사항이 있는가

이 기본 항목만 정리해도 후보 장비 범위를 상당히 빠르게 좁힐 수 있습니다. 반대로 시험 조건이 불명확한 상태에서 전력 등급만 보고 선택하면, 실제 운용 중 전압 여유나 전류 범위가 맞지 않아 재검토가 필요해질 수 있습니다.

마무리

회생형 부하는 고출력 DC 테스트 환경에서 단순한 부하 장비 이상의 역할을 합니다. 전력 처리 방식, 정밀 제어, 보호 성능, 시험 대상과의 적합성까지 함께 고려해야 실제 현장에서 안정적이고 효율적인 운영이 가능합니다.

현재 보고 있는 회생 DC 전자 부하 제품군은 2 kW부터 12 kW까지, 80 V부터 800 V까지 폭넓은 구성을 살펴볼 수 있어 배터리, 전원장치, 전력변환기 시험에 맞는 선택지를 비교하기에 적합합니다. 필요한 시험 조건이 명확하다면 전압 우선형인지, 대전류 우선형인지부터 정리해 제품 범위를 좁혀보시기 바랍니다.
