다기능 I / O

측정, 제어, 신호 처리 작업이 한 시스템 안에서 동시에 이뤄져야 할 때는 입력과 출력 기능을 균형 있게 갖춘 장비가 필요합니다. 이런 환경에서는 아날로그 신호 취득, 디지털 제어, 카운터/타이머 처리까지 한 번에 다룰 수 있는 다기능 I / O 구성이 효율적입니다. 연구개발, 자동화 테스트, 장비 제어, 생산 현장 데이터 취득 등 다양한 업무에서 이 범주의 장비가 널리 활용되는 이유도 여기에 있습니다.

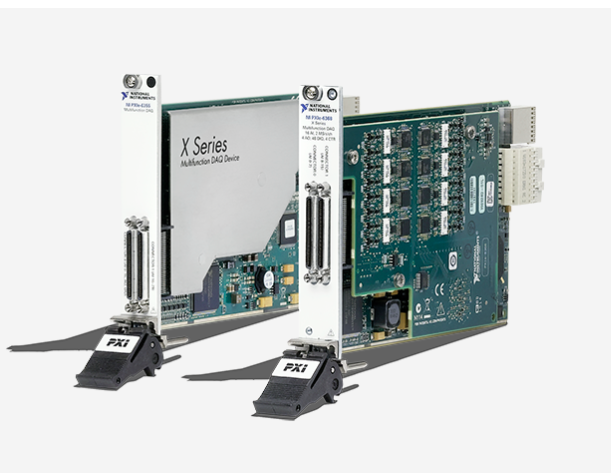

이 카테고리는 NI 기반의 다기능 I/O 장비와 모듈을 중심으로, USB 연결형 디바이스부터 CompactRIO용 C Series 모듈, 재구성 가능한 I/O 장비까지 폭넓은 선택지를 살펴볼 수 있도록 구성되어 있습니다. 단순히 채널 수만 비교하기보다, 샘플링 속도, 분해능, 연결 방식, 플랫폼 호환성, 디지털 처리 요구사항을 함께 검토하는 것이 중요합니다.

다기능 I / O가 필요한 대표 환경

다기능 I/O는 하나의 장비에서 여러 종류의 신호를 처리해야 하는 환경에 적합합니다. 예를 들어 센서 전압을 읽으면서 타이밍 신호를 계수하고, 장비 상태를 디지털로 감시하는 작업은 개별 모듈을 따로 조합하는 방식보다 통합형 장비가 더 단순한 시스템 구성을 만들 수 있습니다.

특히 시험 자동화나 프로토타이핑에서는 배선과 인터페이스를 줄이고 빠르게 구성할 수 있는 점이 중요합니다. 이런 맥락에서 USB 기반 장비는 데스크톱 또는 노트북과 함께 유연하게 사용할 수 있고, 보다 복잡한 제어 로직이 필요한 경우에는 FPGA 기반 재구성형 장비가 유리할 수 있습니다.

제품군을 볼 때 먼저 확인할 포인트

가장 먼저 볼 항목은 아날로그 입력 성능입니다. 측정하려는 신호의 특성에 따라 샘플링 속도와 분해능의 우선순위가 달라집니다. 빠르게 변하는 신호를 다뤄야 한다면 높은 샘플링 속도가 중요하고, 미세한 변화 구분이 필요하다면 분해능과 정확도 관점에서 접근해야 합니다.

그다음은 디지털 채널과 카운터/타이머 지원 여부입니다. 단순 계측을 넘어 펄스 측정, 이벤트 카운팅, 타이밍 생성, 장치 상태 제어가 함께 필요한 경우라면 이 부분이 실제 시스템 설계에 큰 영향을 줍니다. 신호 특성이 전압 중심이라면 전압 측정 중심의 제품군과 비교해 보는 것도 도움이 됩니다.

대표 제품 예시와 구성 방향

NI의 USB 기반 장비 중 NI USB-6210은 250 kS/s, 16 bits급 아날로그 입력과 USB 2.0 연결을 제공하는 구성으로, 범용적인 데이터 수집 및 제어 업무에 검토할 수 있는 예시입니다. 단일 장비로 여러 입력 채널을 다루면서 PC 기반 측정 환경을 빠르게 구축하려는 경우에 적합한 방향성을 보여줍니다.

보다 고속 처리와 재구성이 필요한 경우에는 NI USB-7855, NI USB-7856, NI USB-7845, NI USB-7846과 같은 재구성 가능한 I/O 디바이스가 눈에 띕니다. 이들 제품군은 Kintex-7 기반 FPGA와 48개의 양방향 디지털 채널을 바탕으로, 단순 측정뿐 아니라 사용자 정의 타이밍 로직이나 고속 제어가 필요한 환경에서 검토할 수 있습니다. 외함 포함 여부가 나뉘는 모델도 있어 설치 환경에 따른 선택이 가능합니다.

CompactRIO 환경에서의 다기능 I/O

모듈형 제어 시스템을 사용하는 경우에는 C Series 계열의 선택지도 중요합니다. NI-9381 C Series Multifunction I/O Module은 CompactRIO 플랫폼에서 사용할 수 있는 다기능 모듈로, 시스템 확장성과 제어 플랫폼 통합을 고려하는 사용자에게 적합한 예시입니다.

현장 설치 환경이 까다로운 경우에는 코팅 여부도 검토 요소가 됩니다. NI NI-9381 C Series Multifunction I/O Module은 일반형과 conformal coated 버전이 함께 제시되어 있어, 설치 위치나 환경 조건에 따라 보다 적합한 사양을 선택할 수 있습니다. 플랫폼 중심으로 시스템을 설계한다면 개별 포인트 신호보다 전체 제어 구조와 호환성을 우선해서 보는 것이 좋습니다.

디지털 처리와 타이밍 요구가 큰 경우

모든 다기능 I/O 사용 사례가 아날로그 측정 중심인 것은 아닙니다. 펄스, 엔코더, 카운팅, 트리거 기반 제어가 중요한 시스템에서는 카운터/타이머 성능이 실제 활용도를 좌우할 수 있습니다. NI 783407-01 Counter/Timer Module과 같은 구성을 참고하면, 채널 수와 비트 폭, 동작 주파수 같은 요소가 어떤 용도에서 중요해지는지 판단하는 데 도움이 됩니다.

또한 디지털 신호 비중이 높다면 디지털 I / O 카테고리와 함께 검토하는 것이 자연스럽습니다. 반대로 장비 간 연결 구조나 분산형 제어 네트워크가 핵심이라면 산업용 통신 버스 관련 제품군도 시스템 아키텍처 측면에서 연계해서 볼 수 있습니다.

선정 시 실무적으로 체크해야 할 기준

제품을 비교할 때는 단순 스펙 나열보다 실제 사용 조건에 맞는지를 먼저 확인해야 합니다. 예를 들어 USB 연결이 필요한지, 독립형 외함이 필요한지, CompactRIO와 같은 특정 하드웨어 플랫폼에 통합해야 하는지에 따라 후보군이 빠르게 좁혀집니다. 같은 다기능 I/O라도 설치 방식과 제어 구조에 따라 적합한 장비가 달라집니다.

또한 입력 채널 수, 차동 입력 여부, 디지털 채널 수, 전압 범위, 샘플링 속도, 분해능은 서로 연결된 요소입니다. 빠른 신호와 다양한 디지털 인터페이스를 동시에 다룬다면 FPGA 기반 장비가 더 적합할 수 있고, 범용 계측과 실험 자동화가 중심이라면 USB 기반 다기능 장비가 효율적일 수 있습니다. 유량 등 특정 공정 신호를 중점적으로 다룬다면 흐름 관련 계측 범주와 함께 신호 특성을 비교해 보는 것도 좋습니다.

이 카테고리를 이렇게 활용하면 좋습니다

이 페이지에서는 범용 데이터 수집용 장비, FPGA 기반 고속 재구성형 장비, CompactRIO용 모듈 등 서로 다른 접근의 다기능 I/O를 한 흐름 안에서 비교할 수 있습니다. 따라서 신규 시스템 구축 단계에서는 전체 구조를 빠르게 파악하는 데 유용하고, 기존 설비 업그레이드 상황에서는 연결 방식과 플랫폼 호환성 중심으로 후보를 정리하기 좋습니다.

다기능 I / O는 단순한 입출력 장치가 아니라 측정과 제어를 연결하는 핵심 계층입니다. 필요한 신호 종류, 처리 속도, 플랫폼, 설치 환경을 기준으로 제품군을 비교하면 보다 실질적인 선택이 가능합니다. 현재 구성하려는 시스템의 목적이 명확하다면, 이 카테고리 안에서도 범용형과 고성능형, 모듈형 사이의 차이를 훨씬 쉽게 구분할 수 있습니다.
