디지털 I / O

디지털 신호를 안정적으로 읽고 출력하는 일은 자동화 설비, 전자 장치 검증, 생산 라인 모니터링, 임베디드 개발까지 폭넓게 연결됩니다. 현장에서 필요한 것은 단순한 입출력 포트의 수만이 아니라, 연결 방식, 전압 레벨, 속도, 버스 인터페이스, 그리고 시스템 통합의 편의성까지 함께 고려한 디지털 I / O 구성입니다.

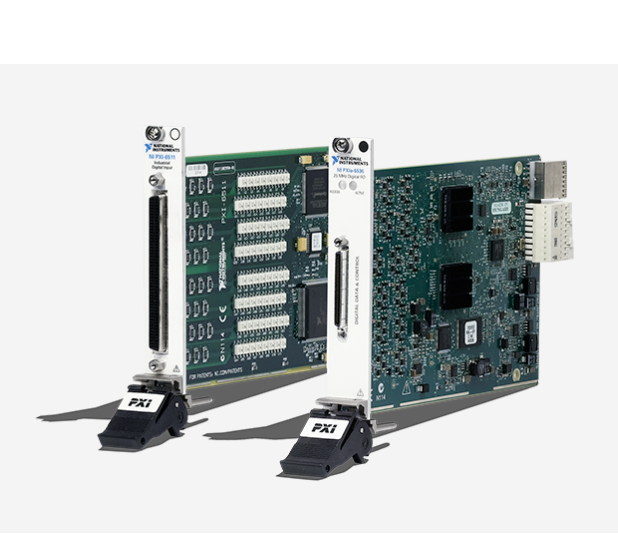

이 카테고리는 NI 기반 데이터 수집 및 제어 환경에서 사용할 수 있는 디지털 입출력 장치와 재구성 가능한 디지털 I/O 제품군을 중심으로 살펴볼 수 있도록 구성되어 있습니다. USB 연결이 필요한 테스트 환경부터 PCIe 기반의 고속 제어, FPGA를 활용한 맞춤형 디지털 처리까지 요구 조건에 따라 선택 폭이 나뉘는 것이 특징입니다.

디지털 I / O가 중요한 이유

디지털 I / O는 센서의 온·오프 상태를 감지하거나, 릴레이·솔레노이드·표시등과 같은 외부 장치를 제어하는 기본 수단입니다. 단순한 상태 확인을 넘어, 테스트 시퀀스 제어, 인터록 로직, 장비 핸드셰이킹, 프로토콜 신호 처리 등 다양한 작업의 핵심 역할을 맡습니다.

특히 산업 및 시험 환경에서는 신호 수가 많아질수록 채널 밀도와 배선 편의성이 중요해집니다. 동시에 장비마다 요구하는 전압 범위와 구동 전류가 다르기 때문에, 채널 수만 보고 선택하기보다 전기적 호환성과 시스템 연결 구조를 함께 검토해야 합니다.

구성 방식에 따른 제품군 이해

카테고리 내 제품은 크게 USB 기반 디지털 I/O 장치, PCIe 또는 PCI 기반 보드형 장치, 그리고 FPGA를 활용하는 재구성형 디지털 I/O로 나눠 볼 수 있습니다. USB 타입은 설치와 이동이 편리해 연구실, 개발 벤치, 소규모 장비 인터페이스에 적합하며, PC 내부 확장형은 더 높은 처리 성능과 시스템 통합성을 기대할 수 있습니다.

보다 복합적인 신호 처리가 필요하다면 재구성 가능한 디지털 I/O 장치가 유리합니다. 예를 들어 타이밍 제어, 병렬 신호 처리, 맞춤형 디지털 로직 구현이 중요한 경우에는 단순 포트 확장 개념을 넘어 FPGA 기반 접근이 실질적인 장점이 됩니다. 아날로그 측정과 디지털 제어를 함께 고려해야 하는 경우에는 다기능 I / O 카테고리도 함께 검토할 수 있습니다.

대표 제품 예시로 보는 선택 포인트

NI 제품군에서는 사용 목적에 따라 구성이 비교적 명확하게 나뉩니다. 예를 들어 NI USB-6501은 비교적 간단한 USB 기반 디지털 입출력 작업에 적합한 방향으로 이해할 수 있고, NI USB-6509는 더 많은 채널이 필요한 환경에서 검토하기 좋은 모델입니다. 반면 NI USB-6525는 일반적인 5 V 수준의 디지털 신호와는 다른 전압 범위를 다뤄야 하는 환경에서 고려할 수 있는 장치입니다.

고속 디지털 제어나 PC 내부 장착형 구성이 필요하다면 NI PCIe-6537B 같은 장비가 더 자연스러운 선택이 될 수 있습니다. 또한 NI PCIe-7822, NI PCIe-7820, NI PCI-7813, NI PCI-7811과 같은 재구성 가능한 디지털 I/O 장치는 채널 수와 FPGA 기반 처리 구조를 바탕으로, 고정된 기능의 일반 디지털 보드보다 더 유연한 시스템 설계에 활용할 수 있습니다.

I²C·SPI 인터페이스 장치와의 관계

디지털 I / O를 찾는 사용자 중에는 범용 온·오프 신호뿐 아니라 보드 레벨 통신까지 함께 다루려는 경우가 많습니다. 이때 NI USB-8451 또는 NI USB-8452와 같은 I²C/SPI 인터페이스 장치는 일반적인 디지털 포트 확장 장치와는 역할이 다르다는 점을 구분할 필요가 있습니다.

이들 제품은 단순히 디지털 상태를 읽고 쓰는 용도보다는, I²C 또는 SPI 기반 주변장치와의 통신, 펌웨어 검증, 프로토콜 테스트, 레지스터 접근과 같은 작업에 더 적합합니다. 즉, 디지털 I / O 환경의 확장 맥락에서 함께 비교할 수는 있지만, 목적이 버스 통신이라면 산업용 통신 버스 범주와 함께 보는 것이 이해에 도움이 됩니다.

선정 시 확인해야 할 핵심 기준

첫째는 채널 구성입니다. 양방향 채널이 필요한지, 입력 전용과 출력 전용을 분리해도 되는지에 따라 적합한 장치가 달라집니다. 둘째는 전압 범위와 구동 전류입니다. 외부 장치와 직접 연결할 경우 신호 레벨과 전류 용량이 맞지 않으면 별도의 인터페이스 회로가 필요할 수 있습니다.

셋째는 연결 방식입니다. USB는 도입이 쉽고 유연하지만, 시스템 내부 장착과 지속적인 고속 동작이 중요하면 PCIe 기반 구성이 더 적합할 수 있습니다. 넷째는 처리 방식으로, 단순 제어인지, 타이밍이 중요한 패턴 생성인지, 혹은 사용자 정의 로직이 필요한지에 따라 일반 디지털 I/O와 재구성형 I/O의 선택 기준이 달라집니다.

이와 함께 실제 측정 대상이 전압 신호 중심인지, 다른 센서 계측과 결합되는지도 중요합니다. 디지털 신호 외에 전기적 측정을 함께 수행해야 한다면 전압 관련 카테고리를 병행해 보는 것이 시스템 설계에 더 현실적일 수 있습니다.

적용 분야별로 보는 활용 예

생산 자동화에서는 장비 상태 감시, 시작·정지 신호, 안전 인터록, 액추에이터 제어에 디지털 I / O가 널리 사용됩니다. 전자 제품 개발 및 검증 환경에서는 DUT 상태 제어, 패턴 트리거, 보드 인터페이스, 통신 보조 제어에 활용할 수 있습니다.

반도체·전자 테스트나 연구 개발 환경에서는 단순한 입출력을 넘어서, 복수 채널 동기화와 사용자 정의 타이밍 로직이 중요해질 수 있습니다. 이 경우 FPGA 기반 재구성형 장치는 범용 장치보다 더 높은 유연성을 제공할 수 있으며, 시스템 요구가 명확할수록 제품 선택도 정교해집니다.

디지털 I / O 카테고리를 보는 실무적 접근

실제 구매 검토에서는 제품명만 비교하기보다, 먼저 연결 대상 장치의 신호 사양과 제어 목적을 정리하는 것이 효율적입니다. 필요한 채널 수, 입력·출력 방향, 전압 레벨, 설치 방식, 통신 또는 로직 처리 요구를 정리한 뒤 제품을 좁혀 나가면 불필요한 과잉 사양이나 호환성 문제를 줄일 수 있습니다.

이 카테고리는 NI 기반 측정 및 제어 시스템 안에서 디지털 신호 처리에 필요한 장치를 찾는 출발점으로 적합합니다. USB 기반의 간편한 디지털 I/O부터 PCIe 확장형, 그리고 FPGA 재구성형 장치까지 비교해 보면, 테스트 벤치와 산업 현장 모두에서 요구에 맞는 구성을 보다 명확하게 잡을 수 있습니다.
