흐름

전류 신호를 안정적으로 측정하거나 제어해야 하는 현장에서는 채널 수, 샘플링 속도, 절연 구조, 단자 방식 같은 요소가 시스템 성능에 직접적인 영향을 줍니다. 특히 테스트 자동화, 데이터 수집, 공정 제어 환경에서는 센서에서 들어오는 전류를 정밀하게 읽고, 필요한 구동 신호를 정확하게 출력하는 구성이 중요합니다.

이 페이지의 흐름 카테고리는 NI 데이터 수집 및 제어 환경에서 사용되는 전류 입력 및 전류 출력 모듈을 중심으로 구성되어 있습니다. CompactDAQ, CompactRIO, sbRIO 기반 시스템과 연계해 전류 신호를 다루려는 경우, 적용 목적에 맞는 모듈을 빠르게 검토하는 데 도움이 되는 범위입니다.

전류 신호 기반 측정과 제어가 중요한 이유

산업 현장에서는 0~20 mA, -20~20 mA, 0~5 Arms와 같은 전류 신호가 센서, 트랜스듀서, 액추에이터, 전력 계측 장치와의 인터페이스에 널리 사용됩니다. 전류 방식은 노이즈 내성과 배선 거리 측면에서 유리한 경우가 많아, 측정 시스템과 제어 시스템 모두에서 여전히 중요한 역할을 합니다.

이 카테고리의 제품군은 크게 전류 입력 모듈과 전류 출력 모듈로 나눠 볼 수 있습니다. 입력 모듈은 센서나 계측 대상의 전류 신호를 수집하는 데 적합하고, 출력 모듈은 제어기에서 외부 장치로 아날로그 전류 신호를 내보내는 용도에 적합합니다.

카테고리에서 볼 수 있는 대표적인 모듈 구성

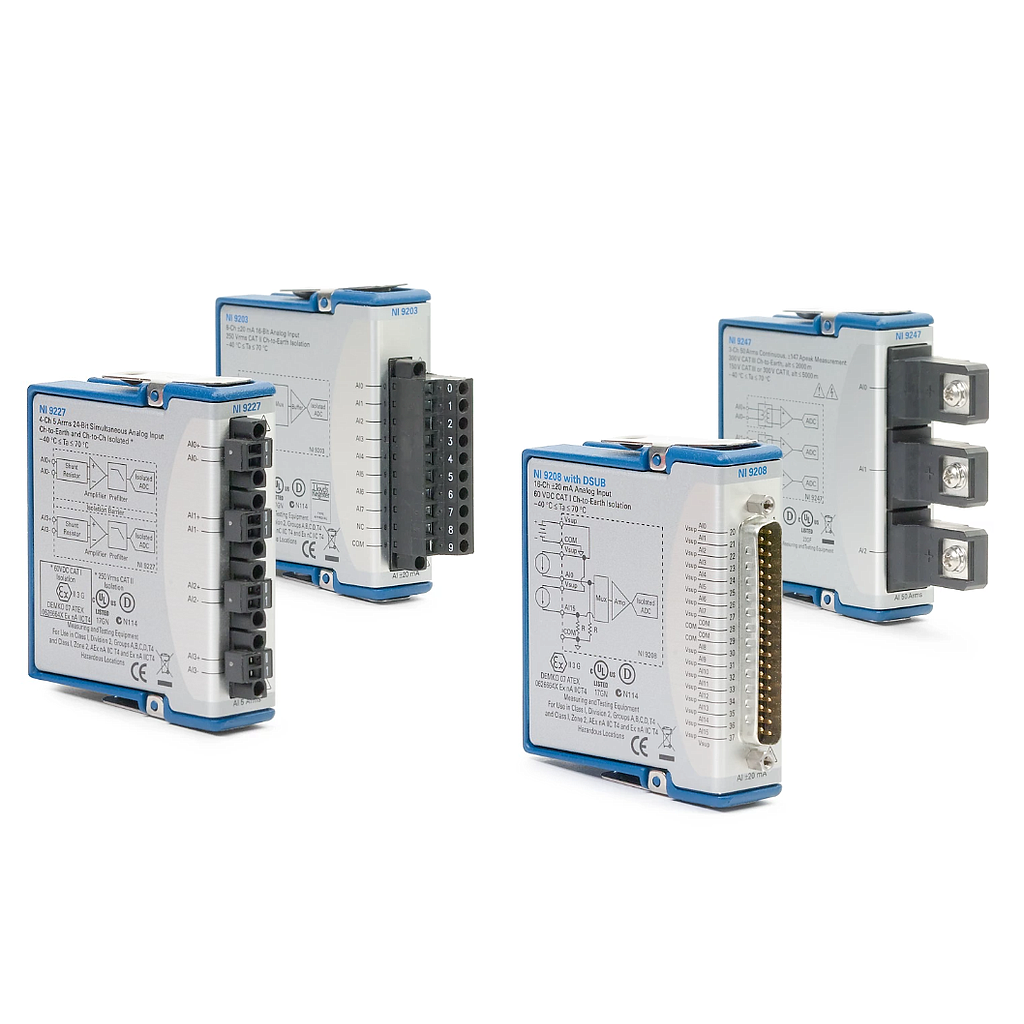

NI 제품군에서는 C Series 기반의 다양한 전류 모듈을 확인할 수 있습니다. 예를 들어 NI-9265와 NI-9266은 0~20 mA 범위의 전류 출력을 지원하는 모듈로, 채널 수와 전면 연결 방식에 따라 구성을 선택할 수 있습니다.

입력 측면에서는 NI-9253, NI-9208, NI-9227 같은 모델이 대표적입니다. NI-9253은 -20~20 mA 전류 측정이 필요한 환경에 적합한 구성이며, NI-9208은 다채널 전류 입력을 검토할 때 유용하고, NI-9227은 0~5 Arms 범위의 전류 측정이 필요한 전력 관련 애플리케이션에서 관심을 가질 수 있는 제품입니다.

예를 들어 NI NI-9265 C Series Current Output Module은 4채널, 100 kS/s/ch 구성으로 비교적 빠른 업데이트가 필요한 제어 작업에 어울릴 수 있습니다. 반면 NI NI-9266 C Series Current Output Module은 8채널 구성이 가능해 더 많은 포인트를 한 번에 다루는 시스템 설계에 적합한 선택지가 됩니다.

선택 시 먼저 확인해야 할 핵심 기준

전류 모듈을 고를 때는 단순히 입력인지 출력인지만 볼 것이 아니라, 실제 시스템 구조에 맞는 세부 조건을 함께 검토해야 합니다. 대표적으로는 채널 수, 샘플 속도 또는 업데이트 속도, 해상도, 절연 여부, 지원 플랫폼, 단자 방식이 중요합니다.

채널 수: 4채널과 8채널, 또는 16채널 구성은 배선 밀도와 시스템 확장성에 차이를 만듭니다.
속도: 500 S/s 수준이 적합한 모니터링 용도도 있고, 50 kS/s/ch 또는 100 kS/s/ch가 필요한 동적 신호 처리도 있습니다.
단자 방식: Screw Terminal, Spring Terminal, D-SUB, Ring Terminals는 설치 편의성과 유지보수 방식에 영향을 줍니다.
플랫폼 호환성: CompactDAQ, CompactRIO, sbRIO 중 어떤 하드웨어와 결합할지 미리 확인해야 합니다.
환경 내구성: Conformal Coated 여부는 더 까다로운 설치 환경에서 검토 포인트가 될 수 있습니다.

예를 들어 동일 계열이라도 NI-9265는 4채널 중심, NI-9266은 8채널 중심으로 접근할 수 있으며, 설치 방식에 따라 Screw Terminal 또는 D-SUB 타입을 선택하는 흐름이 자연스럽습니다. 현장 배선의 반복 탈착이 잦은지, 패널 내부 공간이 제한적인지 같은 실제 조건도 함께 고려하는 것이 좋습니다.

입력 모듈과 출력 모듈의 활용 차이

전류 입력 모듈은 센서 신호 수집, 부하 전류 모니터링, 전력 계통 데이터 취득, 시험 장비 계측 등에서 활용됩니다. 예를 들어 NI-9253은 24비트 해상도와 50 kS/s/ch 구성을 바탕으로 정밀한 전류 측정이 필요한 테스트 환경에서 검토할 수 있고, NI sbRIO-9253 C Series Current Input Module은 sbRIO 기반 임베디드 제어 시스템과 함께 구성할 때 의미가 있습니다.

전류 출력 모듈은 밸브, 드라이브, 신호 변환기, 시뮬레이션 장치 등에 제어 신호를 제공할 때 주로 사용됩니다. NI sbRIO-9265 C Series Current Output Module이나 NI NI-9266 C Series Current Output Module은 시스템에서 외부 장치로 아날로그 전류를 전달해야 하는 자동화 환경에서 검토할 수 있는 대표적인 예입니다.

만약 전류 신호뿐 아니라 다른 아날로그 신호도 함께 다뤄야 한다면 전압 관련 카테고리나 다기능 I / O 제품군도 함께 보는 것이 시스템 구성 이해에 도움이 됩니다.

단자 방식과 설치 환경에 따른 검토 포인트

같은 전류 모듈이라도 전면 연결 방식이 다르면 설치성과 유지보수성이 달라집니다. Screw Terminal은 현장 배선에서 직관적이고 범용성이 높으며, Spring Terminal은 빠른 배선 작업이나 반복 연결 환경에서 장점을 가질 수 있습니다. D-SUB 타입은 배선 하네스 기반의 정돈된 구성에 적합한 경우가 있습니다.

또한 Conformal Coated 모델은 먼지, 습기, 오염 가능성이 있는 환경을 고려할 때 검토 대상이 될 수 있습니다. 예를 들어 NI-9266과 NI-9253 계열에는 코팅 적용 여부에 따라 선택지가 나뉘므로, 장비가 설치될 위치와 유지관리 조건을 기준으로 비교하는 것이 좋습니다.

시스템 확장과 연동 관점에서 보는 흐름 모듈

전류 신호 측정은 단독으로 끝나지 않고 다른 I/O나 통신 구성과 함께 동작하는 경우가 많습니다. 센서 데이터를 읽은 뒤 제어기로 전달하고, 다시 출력 모듈을 통해 외부 장치를 제어하는 구조라면 디지털 신호, 전압 신호, 네트워크 연결까지 함께 설계해야 합니다.

이런 맥락에서 전류 모듈은 전체 데이터 수집 및 제어 아키텍처의 한 부분으로 이해하는 것이 좋습니다. 필요에 따라 디지털 I / O나 산업용 통신 버스와 함께 검토하면, 단순 계측을 넘어 실제 제어 및 통합 운영까지 고려한 구성이 쉬워집니다.

검토 단계에서 실무적으로 살펴볼 사항

제품 비교 시에는 측정 범위와 해상도만 보지 말고, 실제 채널 구성이 차동인지 단일 종단인지, 절연 구조가 필요한지, 사용 중인 섀시나 컨트롤러와 호환되는지 확인해야 합니다. 특히 sbRIO 전용 맥락과 CompactDAQ/CompactRIO 호환 맥락은 같아 보이지만 시스템 구조에서 차이가 있을 수 있습니다.

또한 초기 도입 단계에서는 여유 채널 확보 여부도 중요합니다. 현재 필요한 채널 수에만 맞추기보다 향후 센서 추가, 시험 항목 확대, 신호 경로 분리 같은 운영 계획을 함께 고려하면 재구성 비용을 줄이는 데 도움이 됩니다.

마무리

전류 기반 계측과 제어는 산업 자동화, 테스트, 전력 모니터링, 임베디드 시스템 등 다양한 환경에서 핵심적인 역할을 합니다. 이 카테고리에서는 NI C Series 중심의 전류 입력 및 출력 모듈을 비교하면서, 채널 수, 속도, 단자 방식, 코팅 여부, 플랫폼 호환성까지 함께 검토할 수 있습니다.

적합한 모델은 사용 목적에 따라 달라집니다. 정밀 측정이 중요한지, 다채널 모니터링이 필요한지, 빠른 출력 응답이 필요한지부터 정리해 보면 보다 효율적으로 제품을 선택할 수 있습니다.
