오실로스코프 (NI)

고속 전자 신호를 정확하게 관찰하려면 본체 성능만큼이나 프로브와 입력 아키텍처의 선택이 중요합니다. 개발, 검증, 생산 테스트 환경에서는 측정 대역폭, 전압 범위, 채널 구성, 연결 방식에 따라 결과의 해석이 크게 달라지므로, 장비군을 목적에 맞게 비교하는 과정이 필요합니다.

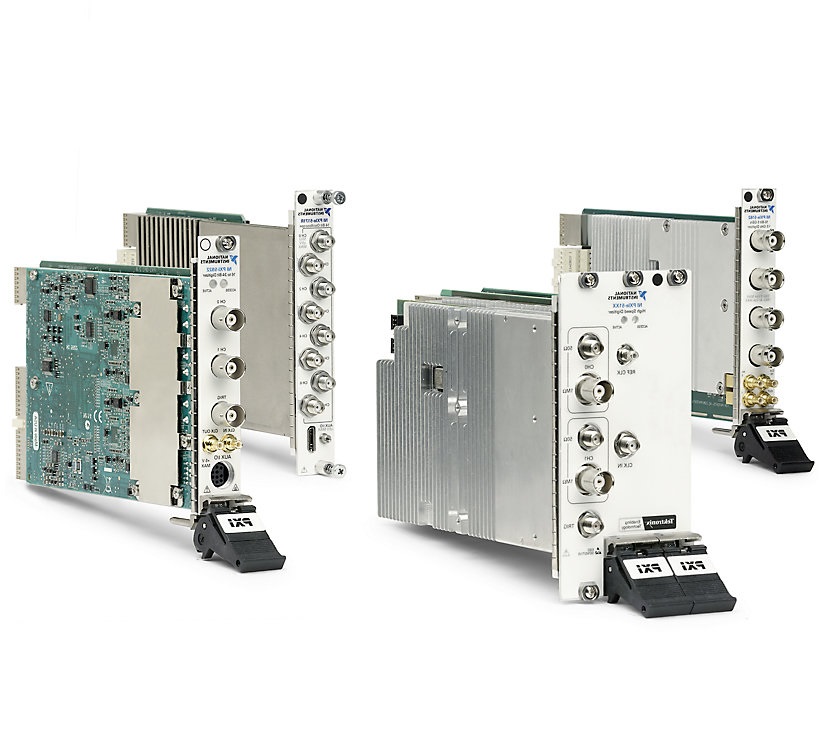

오실로스코프 (NI) 카테고리는 단순한 파형 확인을 넘어 고속 신호 계측, 회로 디버깅, 자동화 테스트 시스템 구성에 활용할 수 있는 NI 기반 측정 솔루션을 폭넓게 살펴볼 수 있는 영역입니다. 수동 프로브, 액티브 프로브, 차동 프로브는 물론, 고속 디지타이저 기반 구성까지 함께 검토할 수 있어 다양한 측정 시나리오에 대응하기 좋습니다.

측정 환경에 따라 달라지는 오실로스코프 구성

오실로스코프를 선택할 때는 화면에 파형이 보이는지만 볼 것이 아니라, 어떤 신호를 얼마나 정확하게 취득해야 하는지를 먼저 정리해야 합니다. 저전압 고속 디지털 신호인지, 상대적으로 전압 범위가 넓은 일반 전자 회로인지, 혹은 차동 신호 분석이 필요한지에 따라 적합한 프로브 유형과 입력 조건이 달라집니다.

NI 제품군은 모듈형 계측 환경과 잘 맞는 구성이 많아 자동화 테스트, 연구개발, 랩 계측 환경에서 유연하게 적용할 수 있습니다. 필요에 따라 NI 제품군 내에서 오실로스코프 관련 장비와 주변 계측기를 함께 검토하면 시스템 확장성과 통합성 측면에서도 도움이 됩니다.

프로브 선택이 측정 품질을 좌우하는 이유

프로브는 단순한 액세서리가 아니라 측정 체인의 핵심 요소입니다. 수동 프로브는 일반적인 회로 측정과 범용 디버깅에 널리 쓰이며, 사용이 비교적 간단하고 다양한 환경에 적용하기 좋습니다. 반면 고속 신호나 민감한 노드 측정에서는 입력 부하와 신호 왜곡을 줄이기 위해 액티브 프로브가 더 적합할 수 있습니다.

예를 들어 NI SP500X, NI SP500C, NI SP200B, NI CP500X, NI CP400X는 단일 종단 수동 프로브 계열로 이해할 수 있으며, 감쇠비와 대역폭, 전압 범위를 고려해 회로 특성에 맞게 선택하는 것이 중요합니다. 고속 신호 분석이 필요한 경우에는 NI SA1000X, NI SA1500X, NI SA2500X 같은 단일 종단 액티브 프로브가 더 적합할 수 있고, 차동 측정이 필요하면 NI NI-5191과 같은 차동 액티브 프로브 구성을 고려할 수 있습니다.

수동 프로브와 액티브 프로브의 차이

수동 프로브는 범용성, 취급 편의성, 일반적인 회로 측정 대응력에서 장점이 있습니다. 예를 들어 수백 MHz급 신호를 다루는 개발 환경에서는 10 X 또는 100 X 감쇠 설정을 통해 회로에 미치는 영향을 조절하면서 안정적으로 파형을 확인할 수 있습니다. 전압 범위가 비교적 넓은 측정에서는 수동 프로브가 실용적인 선택이 되기도 합니다.

반면 액티브 프로브는 더 높은 대역폭이 필요하거나, 작은 신호 변화를 정밀하게 보고자 할 때 유리합니다. NI SA1000X부터 NI SA2500X까지와 같이 1 GHz 이상급 측정이 필요한 환경에서는 신호 무결성을 유지하면서 빠른 에지와 고속 디지털 전이를 관찰하는 데 적합한 선택지가 될 수 있습니다. 다만 액티브 프로브는 측정 가능한 전압 범위를 함께 확인해야 하므로, 신호 레벨과 테스트 포인트 조건을 사전에 검토하는 것이 좋습니다.

차동 신호와 고속 취득이 필요한 경우

전원 변환 회로, 고속 인터페이스, 부유 신호 측정처럼 두 지점 간 전위차를 직접 보고 싶은 경우에는 단일 종단보다 차동 측정이 더 적합합니다. 이때 차동 액티브 프로브는 공통 모드 영향을 줄이면서 실제 관심 신호를 더 명확하게 확인하는 데 도움이 됩니다. NI NI-5191은 이런 용도의 대표적인 예로 볼 수 있습니다.

한편, 전통적인 벤치형 접근만으로 부족한 환경에서는 고속 디지타이저 기반 구성이 필요할 수 있습니다. NI PCIe-5775 FlexRIO Digitizer Device 계열은 2채널, 6.4 GS/s급 샘플링과 6 GHz 아날로그 입력 대역폭 구성을 바탕으로, 빠른 신호를 취득하고 후처리나 FPGA 기반 처리와 연계하는 시나리오에서 검토할 만합니다. 이런 환경은 단순 파형 관찰보다 데이터 수집과 분석 워크플로우까지 포함한 계측 체계에 가깝습니다.

선택 시 확인하면 좋은 핵심 기준

장비 비교 시에는 먼저 측정 대상의 주파수 성분과 에지 속도를 기준으로 대역폭을 확인해야 합니다. 이후 전압 범위, 감쇠비, 프로브 타입, 채널 수, 입력 결합 방식 등을 함께 검토해야 실제 사용 환경에서 오차와 재측정 가능성을 줄일 수 있습니다. 특히 고속 측정에서는 프로브 접속 방식과 테스트 포인트 상태도 결과에 큰 영향을 미칩니다.

• 일반 회로 디버깅: 수동 프로브의 대역폭과 감쇠비 확인
• 고속 디지털 신호: 액티브 프로브의 대역폭과 저전압 측정 범위 검토
• 부동 신호 또는 차동 라인: 차동 프로브 필요 여부 확인
• 자동화 테스트 시스템: 디지타이저, 제어 인터페이스, 주변 계측기 연계 검토

오실로스코프는 단독 장비로 끝나지 않는 경우가 많습니다. 테스트 셋업 자동화가 필요하다면 스위치 (NI) 카테고리와 함께 보거나, 전압·전류 인가와 측정을 함께 고려해야 한다면 소스 측정 장치 구성도 병행 검토하는 것이 자연스럽습니다.

개발, 검증, 생산 테스트에서의 활용

연구개발 단계에서는 프로토타입 회로의 노이즈, 링잉, 오버슈트, 타이밍 문제를 빠르게 파악하는 것이 중요합니다. 이때 측정 대상에 맞는 프로브를 선택하면 회로 거동을 더 실제에 가깝게 관찰할 수 있으며, 디버깅 효율도 높아집니다.

검증 및 생산 테스트에서는 반복 측정과 데이터 일관성이 더 중요해집니다. NI 기반 계측 환경은 자동화 테스트 아키텍처와 연동하기 쉬운 특성이 있어, 다른 계측기나 통신 인터페이스와 함께 구성할 때 장점이 있습니다. 시스템 제어와 장비 연계가 중요하다면 GPIB, 직렬 및 이더넷 관련 항목도 함께 참고할 수 있습니다.

제품 예시로 보는 구성 방향

범용 측정에는 NI SP200B, NI CP400X, NI CP500X처럼 단일 종단 수동 프로브 계열이 실무적으로 접근하기 쉽습니다. 감쇠비와 허용 전압 범위를 확인하면 일반적인 회로 분석, 교육·연구 환경, 개발 초기 디버깅에 적합한 구성을 잡는 데 도움이 됩니다.

더 높은 주파수 대역의 신호를 다뤄야 한다면 NI SA1000X, NI SA1500X, NI SA2500X 같은 액티브 프로브를 우선 고려할 수 있습니다. 또한 단순 프로브 중심 구성을 넘어 고속 데이터 취득과 분석까지 포함해야 한다면 NI PCIe-5775 FlexRIO Digitizer Device 계열처럼 디지타이저 기반 아키텍처로 확장하는 방향도 유효합니다. 이는 실험실 계측뿐 아니라 테스트 자동화와 신호 처리 요구가 함께 있는 프로젝트에 잘 맞습니다.

마무리

적절한 오실로스코프 구성은 장비 본체, 프로브 유형, 대역폭, 전압 범위, 그리고 전체 테스트 시스템과의 연계를 함께 고려할 때 더 명확해집니다. 이 카테고리에서는 NI 기반의 오실로스코프 관련 제품을 중심으로, 범용 파형 측정부터 고속 신호 취득, 차동 분석, 자동화 테스트 확장까지 폭넓게 검토할 수 있습니다.

측정 대상 신호의 특성과 운영 환경을 먼저 정리한 뒤 제품군을 비교하면 선택 과정이 훨씬 효율적입니다. 필요에 따라 프로브 중심의 간단한 구성부터 디지타이저를 포함한 고성능 계측 체계까지 단계적으로 검토해 보시기 바랍니다.
