PXI 컨트롤러 (NI)

고속 계측 시스템이나 자동화 테스트 플랫폼을 설계할 때, 섀시 내부 모듈 성능만큼 중요한 것이 전체 시스템을 제어하는 방식입니다. 특히 복잡한 측정 시퀀스, 대용량 데이터 처리, 원격 확장 구성이 필요한 환경에서는 PXI 컨트롤러 선택이 시스템 응답성, 확장성, 유지보수 편의성에 직접적인 영향을 줍니다.

이 카테고리는 NI 기반 PXI 및 PXIe 시스템에서 사용할 수 있는 임베디드 컨트롤러와 원격 제어 모듈을 중심으로 구성되어 있습니다. 단일 섀시 제어부터 다중 섀시 확장, Windows 기반 운용, LabVIEW Real-Time 기반 제어까지 다양한 요구를 검토하는 사용자에게 적합한 선택 기준을 정리했습니다.

PXI 컨트롤러가 중요한 이유

PXI 플랫폼은 모듈형 계측기, 스위칭, 신호 발생, 데이터 수집을 하나의 시스템으로 통합하는 구조이기 때문에, 컨트롤러는 단순한 PC 연결 장치가 아니라 시스템 중심 제어부 역할을 합니다. 어떤 컨트롤러를 선택하느냐에 따라 데이터 전송 대역폭, 소프트웨어 환경, 다중 섀시 연결 방식, 장기적인 시스템 확장 방향이 달라질 수 있습니다.

예를 들어 고성능 테스트 시퀀스나 대량 채널 계측 환경에서는 높은 컨트롤러 대역폭이 유리합니다. 반대로 기존 호스트 PC를 활용하거나 제어 장비를 랙 외부에 두어야 하는 경우에는 원격 제어 모듈 구성이 더 실용적일 수 있습니다.

주요 구성 방식: 임베디드 컨트롤러와 원격 제어 모듈

PXI 컨트롤러는 크게 두 가지 방향으로 볼 수 있습니다. 하나는 섀시에 직접 장착하는 임베디드 컨트롤러이며, 다른 하나는 외부 PC 또는 외부 컨트롤러와 섀시를 연결하는 원격 제어 모듈입니다. 실제 현장에서는 성능 요구와 설치 구조에 따라 이 두 방식의 선택 기준이 분명하게 갈립니다.

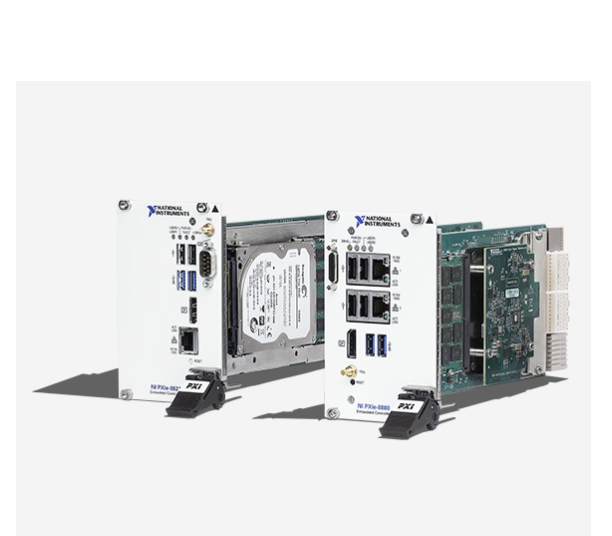

임베디드 방식의 대표 예로 NI PXIe-8881 계열을 들 수 있습니다. 이 제품군은 Windows 10 64-bit 또는 LabVIEW Real-Time (NI Linux Real-Time) 환경 선택이 가능하며, 최대 24 GB/s 수준의 컨트롤러 대역폭이 필요한 고성능 애플리케이션 검토에 적합합니다. 반면 NI PXIe-8399, NI PXIe-8398, NI PXIe-8381 같은 원격 제어 모듈은 호스트 시스템과 PXI 섀시 간 연결을 구성할 때 유용합니다.

적합한 제품을 고르는 기준

선정 시 가장 먼저 볼 항목은 대역폭과 연결 방식입니다. 예를 들어 MXI-Express Gen3 x16 기반의 NI PXIe-8399와 NI PXIe-8398은 16 GB/s급 전송 성능과 다중 포트 구성을 제공해 여러 섀시를 연결하는 환경에 적합합니다. 반면 비교적 단순한 원격 연결이나 기존 시스템 연동이 목적이라면 NI PXIe-8381, NI PXIe-8360, NI PXI-8360 같은 구성이 현실적인 선택이 될 수 있습니다.

두 번째는 포트 수와 확장 구조입니다. 1포트 제품은 기본적인 단일 연결 구성을 단순하게 설계하기 좋고, 4포트 또는 8포트 제품은 다중 섀시 또는 데이지 체인 구성을 고려하는 환경에서 장점이 있습니다. 특히 여러 계측 섀시를 통합 운용하려는 경우에는 단순히 속도만 볼 것이 아니라 포트 수와 향후 증설 계획까지 함께 검토하는 것이 좋습니다.

세 번째는 운영 환경입니다. Windows 기반 애플리케이션이 필요한지, 실시간 제어 중심인지에 따라 임베디드 컨트롤러 선택이 달라집니다. 테스트 자동화 소프트웨어, 드라이버 호환성, 기존 개발 자산과의 연계성을 함께 고려해야 실제 구축 후 운영이 수월합니다.

대표 제품 예시로 보는 구성 방향

고성능 임베디드 제어가 필요한 경우 NI PXIe-8881 시리즈가 좋은 참고점이 됩니다. Xeon 기반 구성과 512 GB 스토리지 옵션, Windows 10 64-bit 또는 LabVIEW Real-Time 환경을 바탕으로, 처리량이 높은 계측 및 자동화 테스트에 적합한 플랫폼을 검토할 수 있습니다. 특히 섀시 내부에서 직접 제어를 수행해야 하는 시스템에서는 안정적인 일체형 구성이 장점이 됩니다.

외부 제어 기반 아키텍처를 선호한다면 NI RMC-8356 같은 외부 컨트롤러도 눈여겨볼 수 있습니다. PCI Express 3.0 x16 슬롯 기반 외부 제어 구성은 PXI 시스템을 호스트와 분리해 배치해야 하는 경우에 유용하며, 랙 시스템 통합이나 유지보수 측면에서 장점을 가질 수 있습니다.

한편 NI PXIe-8301은 Thunderbolt 3.0 기반의 원격 제어 모듈로, 데스크톱 또는 노트북 환경과 PXI 섀시를 비교적 유연하게 연결하려는 요구에 맞는 선택지입니다. 전통적인 MXI-Express 계열과는 다른 연결 시나리오를 고려하는 사용자에게 실용적인 대안이 될 수 있습니다.

시스템 구성 시 함께 고려할 장비

PXI 컨트롤러는 단독으로 의미를 갖기보다 계측 모듈과 함께 전체 시스템을 완성합니다. 예를 들어 신호 관측이 중심이면 오실로스코프 (NI) 모듈과의 조합을 검토할 수 있고, 자동 경로 전환이나 다채널 테스트가 중요하면 스위치 (NI) 카테고리도 함께 살펴보는 것이 좋습니다.

정밀한 전압·전류 인가와 측정이 필요한 환경이라면 소스 측정 장치와의 조합이 자연스럽습니다. 또한 외부 장비와의 통신 연계가 필요한 시스템이라면 GPIB, 직렬 및 이더넷 인터페이스 구성을 함께 검토하면 전체 테스트 아키텍처를 더 효율적으로 설계할 수 있습니다.

NI 기반 PXI 컨트롤러 카테고리의 활용 포인트

이 카테고리에서는 NI 기반 PXI 및 PXIe 제어 솔루션을 중심으로, 임베디드 컨트롤러와 원격 제어 모듈을 비교 검토할 수 있습니다. 단순히 모델명을 나열하기보다, 섀시 내부 제어가 필요한지, 외부 PC를 활용할지, 다중 섀시 확장이 필요한지 같은 실제 설계 관점에서 접근하는 것이 중요합니다.

특히 고속 데이터 이동이 필요한 계측 환경에서는 Gen3 x16 기반 모듈과 고성능 임베디드 컨트롤러가 유리할 수 있고, 기본적인 원격 연결이나 장거리 연결 필요성에 따라 Copper 또는 Fiber Optic 지원 제품을 검토할 수 있습니다. 이러한 차이를 이해하면 초기 도입뿐 아니라 향후 시스템 증설 시에도 더 안정적인 방향을 잡을 수 있습니다.
