루프 미터

배전 설비 점검이나 전기 안전 진단에서는 단순한 전압 확인만으로 충분하지 않은 경우가 많습니다. 실제로는 고장 루프 임피던스와 예상 단락 전류를 함께 파악해야 보호장치가 적절하게 동작하는지 판단할 수 있습니다. 이런 현장에서 활용되는 장비가 바로 루프 미터이며, 저압 전기 설비의 안전 점검, 유지보수, 시운전 업무에서 중요한 역할을 합니다.

루프 미터가 필요한 이유

루프 미터는 전원 계통에서 고장 발생 시 형성되는 루프의 임피던스를 측정해, 차단기나 보호장치가 요구 시간 내에 동작할 수 있는 조건인지 확인하는 데 도움을 줍니다. 특히 분전반, 배선 회로, 접지 및 보호 도체 상태를 점검할 때 수치 기반의 판단이 가능해집니다.

현장에서는 측정값 하나만 보는 것이 아니라 설비 안전성과 보호 협조 관점에서 데이터를 해석해야 합니다. 따라서 루프 임피던스 측정은 단순 점검을 넘어, 유지보수 기준 수립과 이상 징후 조기 발견에도 의미가 있습니다.

주요 활용 분야와 점검 포인트

이 카테고리의 장비는 건물 전기 설비, 산업용 배전반, 공장 설비, 유지보수 현장 등에서 폭넓게 사용됩니다. 신규 설비 시운전 단계에서는 회로 상태를 검증하는 용도로, 운영 중인 설비에서는 정기 점검이나 트러블슈팅 용도로 활용됩니다.

특히 누전차단기나 차단기와 연계된 회로를 확인할 때는 측정 방식, 시험 전류, 측정 시간 같은 요소가 중요합니다. 현장 조건에 따라 민감한 설비에 영향을 줄 수 있으므로, 사용 목적에 맞는 측정 범위와 테스트 특성을 함께 검토하는 것이 좋습니다.

선정 시 살펴봐야 할 기준

루프 미터를 고를 때는 먼저 측정 대상이 되는 회로 환경을 확인해야 합니다. 저항 측정 범위가 얼마나 넓은지, 전압 조건이 현장 전원 사양과 맞는지, 측정 정확도가 어느 정도인지가 기본 기준이 됩니다. 또한 반복 측정이 많은 현장이라면 휴대성, 표시 가독성, 보호 등급도 실무에 큰 영향을 줍니다.

추가로 예상 단락 전류 확인이 필요한 경우에는 PSC 측정 지원 여부도 중요합니다. 루프 임피던스 값만으로도 판단이 가능할 때가 있지만, 보호장치 선정이나 고장 전류 검토가 필요한 현장에서는 PSC 기능이 유용할 수 있습니다. 기본 전기 점검 업무를 함께 수행한다면 멀티 미터와의 역할 구분도 고려해 장비 구성을 잡는 것이 효율적입니다.

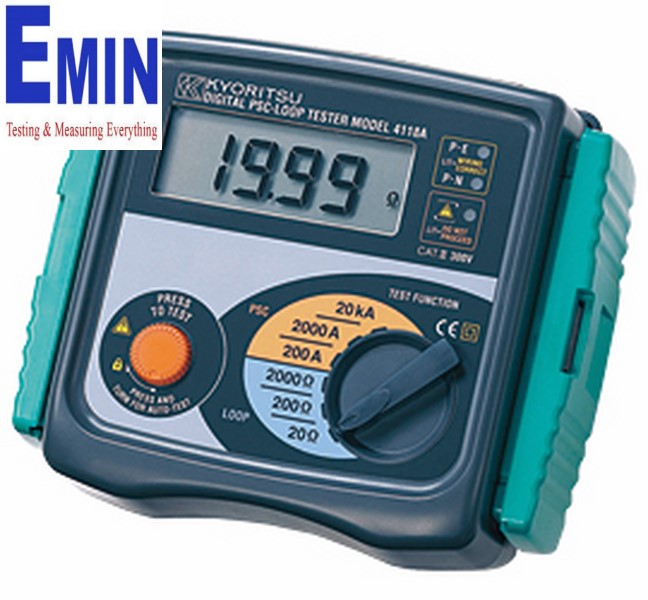

대표 제품 예시: KYORITSU 4118A

대표적인 예로 KYORITSU의 KYORITSU 4118A는 루프 및 PSC 측정이 가능한 장비로, 다양한 현장 점검 업무를 염두에 둔 구성이 특징입니다. 20/200/2000Ω 범위를 지원해 회로 조건에 따라 측정 스케일을 선택할 수 있고, 전압 조건과 안전 규격도 현장 사용을 고려한 수준으로 제시되어 있습니다.

또한 PSC 범위를 함께 제공해 보호장치 동작 검토에 필요한 참고 데이터를 확보할 수 있습니다. 장비 선택 시에는 단순히 범위 수치만 보지 말고, 측정 시간과 시험 전류 특성이 실제 설비에 어떤 영향을 줄 수 있는지까지 함께 살펴보는 것이 중요합니다. 제품 단위 비교가 필요하다면 KYORITSU 4118A 루프/PSC 테스터와 같은 사례를 기준으로 검토해볼 수 있습니다.

관련 측정 장비와의 연계

루프 미터는 단독으로도 유용하지만, 전기 안전 점검 업무에서는 다른 계측기와 함께 사용할 때 진단의 완성도가 높아집니다. 예를 들어 접지 성능 자체를 평가해야 하는 경우에는 접지 저항및 고유저항 측정기가 더 직접적인 역할을 합니다.

즉, 루프 미터는 보호회로 관점의 점검에 강점이 있고, 접지 측정 장비는 접지계통 자체의 상태 평가에 적합합니다. 현장에서는 두 장비의 목적이 겹쳐 보일 수 있지만, 실제로는 확인하려는 대상과 해석 기준이 다르기 때문에 업무 목적에 맞게 구분해서 사용하는 것이 바람직합니다.

B2B 구매 관점에서 확인할 사항

기업 구매에서는 단순한 제품 보유 여부보다 현장 적용성과 운영 효율이 더 중요합니다. 사용 부서가 설비보전팀인지, 안전관리팀인지, 시운전 담당인지에 따라 필요한 기능 구성이 달라질 수 있으며, 측정 데이터의 해석 기준도 달라질 수 있습니다.

또한 휴대형 장비는 액세서리 구성, 측정 리드의 사용 편의성, 보관성과 내환경성 같은 요소도 현장 만족도에 직접 연결됩니다. 따라서 도입 전에는 측정 대상 회로, 전압 조건, 점검 빈도, 기존 보유 계측기와의 중복 여부를 함께 검토하는 것이 효율적입니다.

루프 미터 카테고리에서 기대할 수 있는 정보

이 카테고리에서는 루프 임피던스 측정이 필요한 현장에 맞는 제품을 비교하고, PSC 지원 여부, 측정 범위, 사용 목적에 따른 선택 포인트를 함께 검토할 수 있습니다. 브랜드별 접근이 필요하다면 제조사 라인업을 중심으로 보고, 특정 현장 요건이 분명하다면 제품별 측정 특성을 중심으로 확인하는 방식이 적합합니다.

루프 미터는 전기 설비 안전성과 보호장치 검토를 보다 체계적으로 수행하기 위한 계측기입니다. 현장의 회로 조건과 점검 목적을 명확히 정리한 뒤 적절한 제품을 선택하면, 설치 검증부터 유지보수까지 보다 신뢰도 있는 전기 점검 체계를 구축하는 데 도움이 됩니다.
