차폐 박스

무선 통신 장비를 개발하거나 생산 라인에서 성능을 확인할 때는 외부 전파 간섭을 줄이고 반복 가능한 측정 환경을 만드는 일이 중요합니다. 이런 작업에서 핵심 역할을 하는 장비가 바로 차폐 박스입니다. 시험 대상 기기를 일정한 환경 안에 넣어 측정함으로써, RF 테스트의 재현성과 작업 효율을 함께 높일 수 있습니다.

차폐 박스가 필요한 이유

차폐 박스는 외부 전자파의 영향을 줄이고 내부에서 발생하는 신호가 주변 환경에 퍼지는 것을 억제하는 데 사용됩니다. 특히 통신 모듈, 안테나, 스마트 디바이스, IoT 기기와 같이 무선 성능 검증이 필요한 분야에서 널리 활용됩니다.

실험실뿐 아니라 생산 현장에서도 중요합니다. 최종 조립 후 기능 확인, RF 통신 연결 테스트, OTA 관련 점검, 인터페이스 연결 상태 확인 등 다양한 공정에서 일관된 측정 조건을 만들 수 있기 때문입니다. 필요에 따라 신호 분석기나 신호 발생기와 함께 구성해 시험 시스템을 설계하는 경우도 많습니다.

적용 환경에 따라 달라지는 구성

현장에서 사용하는 차폐 박스는 단순히 금속 함체만을 의미하지 않습니다. 테스트 대상의 크기, 주파수 대역, 개폐 방식, 인터페이스 패널 구성, 내부 안테나 배치, 자동화 연동 여부에 따라 실제 운용 편의성이 크게 달라집니다. 따라서 장비를 선택할 때는 차폐 성능만 볼 것이 아니라 테스트 프로세스 전체를 기준으로 접근하는 것이 좋습니다.

예를 들어 소형 무선 모듈이나 휴대형 단말 시험에는 비교적 컴팩트한 구조가 유리할 수 있고, 양산 공정에서는 반복 동작과 작업 속도를 고려해 공압 개폐나 원격 제어 기능이 중요해질 수 있습니다. 데이터 통신과 RF 포트를 함께 구성해야 하는 경우에는 인터페이스 패널 호환성도 함께 검토해야 합니다.

대표 제품으로 보는 차폐 박스 구성 예시

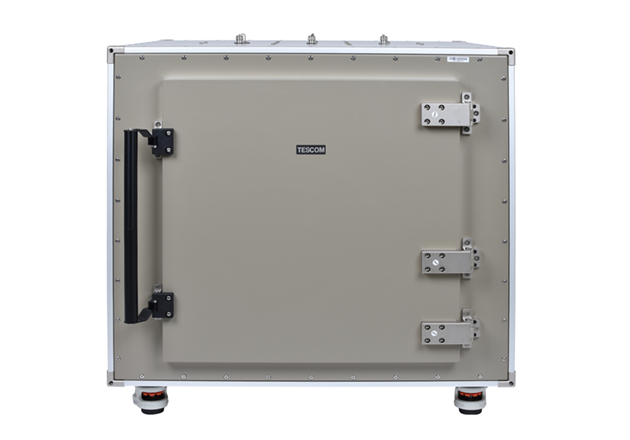

Tescom의 TC-5910DU 실드박스는 수동 개폐 방식이 필요한 환경에서 검토할 수 있는 대표적인 예시입니다. 내부 공간과 차폐 성능의 균형을 고려한 구성이며, 실험실 테스트나 비교적 유연한 운용이 필요한 작업에 적합한 방향으로 이해할 수 있습니다.

반복 측정과 자동화를 중시하는 경우에는 Tescom TC-5910DPU 공압 실드 박스처럼 공압 구동과 제어 인터페이스를 갖춘 구성이 도움이 됩니다. 생산 라인이나 반자동 검사 환경에서는 개폐 속도, 작업자 편의성, 외부 제어 연동성이 실제 운영 효율에 직접적인 영향을 줍니다.

또 다른 예로 Angleton의 182-200 차폐 박스는 2.4GHz와 5.8GHz 대역 운용을 고려하는 환경에서 참고할 수 있습니다. 필터 확장 포트와 재질, 내부 공간 등의 요소는 시험 대상 장비와 인터페이스 요구사항을 판단할 때 유용한 기준이 됩니다.

인터페이스와 안테나 액세서리의 중요성

차폐 박스의 실제 활용성은 내부와 외부를 어떻게 연결하느냐에 따라 크게 달라집니다. RF 포트, USB, DB 커넥터 등 시험에 필요한 신호를 안정적으로 통과시켜야 하며, 동시에 차폐 성능 저하를 최소화해야 합니다. 이런 점에서 Tescom M01002A 데이터 인터페이스 패널과 같은 구성품은 단순 부속품이 아니라 테스트 셋업의 핵심 요소로 볼 수 있습니다.

내부 안테나 구성 역시 중요합니다. 예를 들어 TESCOM TC-93024A, TC-93026A, TC-93061A와 같은 평판 안테나 커넥터나 TC-93076A, TC-93177A 이중 편광 비발디 안테나는 시험 주파수 대역과 장치 형태에 따라 적절히 검토할 수 있습니다. 차폐 박스 내부에서 어떤 안테나 구조를 사용할지에 따라 통신 링크 안정성, 측정 반복성, 장비 배치 방식이 달라질 수 있습니다.

선정 시 확인하면 좋은 기준

차폐 박스를 고를 때는 먼저 시험 대상의 크기와 포지셔닝 방식을 확인해야 합니다. 내부 치수는 단순 수납 여부만이 아니라, 케이블 연결 공간과 안테나 배치, 픽스처 장착 가능성까지 함께 고려해야 합니다. 장비를 자주 교체하는 환경이라면 개폐 방식과 작업 동선도 중요합니다.

다음으로는 주파수 대역과 차폐 성능 수준을 살펴봐야 합니다. 사용하는 무선 규격이 어느 대역에 있는지, 필요한 격리 수준이 어느 정도인지에 따라 적합한 제품군이 달라집니다. 또한 수동형과 공압형 중 어떤 구조가 더 적합한지, RS-232C나 Ethernet 같은 제어 인터페이스가 필요한지도 함께 검토하는 것이 좋습니다.

마지막으로는 측정 시스템과의 연계를 보는 것이 좋습니다. 차폐 박스 단독으로 끝나는 경우는 드물며, 안테나, 케이블, 계측기, 자동화 장치와 함께 사용되는 경우가 대부분입니다. 필요에 따라 케이블 및 안테나 분석기나 VSWR 분석기를 함께 검토하면 안테나 및 연결 경로 상태를 보다 체계적으로 확인할 수 있습니다.

주요 활용 분야

차폐 박스는 이동통신 단말, Wi-Fi 및 Bluetooth 모듈, IoT 기기, 안테나 부품, 통신 보드 테스트 등 다양한 분야에서 활용됩니다. 연구개발 단계에서는 비교 시험과 성능 검증에 유용하며, 생산 단계에서는 합격/불합격 판정의 일관성을 높이는 데 도움이 됩니다.

또한 무선 기능이 포함된 제품이 늘어나면서, 과거보다 더 다양한 산업에서 차폐 시험 환경이 요구되고 있습니다. 단순 RF 측정뿐 아니라 인터페이스 통신 확인, 내장 안테나 동작 검증, 픽스처 기반 반복 시험 등으로 확장 적용되는 경우가 많습니다.

구매 전 검토 포인트

실제 도입 전에는 시험 대상 기기의 크기, 사용 대역, 필요한 포트 종류, 자동화 수준, 설치 공간을 먼저 정리하는 것이 좋습니다. 같은 차폐 박스라도 내부 안테나 구성과 패널 조합에 따라 결과가 달라질 수 있으므로, 본체와 액세서리를 분리해서 보는 것보다 하나의 시스템으로 이해하는 편이 효율적입니다.

현재 페이지의 제품군은 Tescom과 Angleton 중심으로 차폐 박스와 관련 액세서리를 함께 검토할 수 있도록 구성되어 있습니다. 수동형 실드박스, 공압형 모델, 데이터 인터페이스 패널, 내부 안테나 부품까지 비교하면서 사용 목적에 맞는 조합을 찾으면 보다 실용적인 테스트 환경을 설계할 수 있습니다.

차폐 박스는 단순 보관함이 아니라, 무선 테스트의 정확도와 반복성을 좌우하는 시험 인프라 장비입니다. 사용 주파수, 작업 방식, 인터페이스 요구사항을 기준으로 제품을 비교하면 불필요한 시행착오를 줄일 수 있으며, 연구개발부터 생산 검사까지 더 안정적인 측정 환경을 구축하는 데 도움이 됩니다.
