저주파수계

통신, 방송, 오디오 전송 라인처럼 저대역 신호를 다루는 환경에서는 전압과 주파수를 안정적으로 확인하는 일이 기본이면서도 매우 중요합니다. 현장 점검, 시험실 검증, 유지보수 과정에서 측정값의 신뢰성이 흔들리면 원인 분석과 장비 판정까지 함께 어려워질 수 있습니다.

저주파수계는 이러한 작업에서 저주파 대역의 신호 상태를 확인하고, 필요한 경우 신호 생성·관찰·분석까지 연계할 수 있는 계측 장비군으로 이해할 수 있습니다. 단순 수치 확인에 그치지 않고, 측정 대상의 특성에 맞는 입력 조건과 분석 방식까지 고려해야 하는 분야에서 특히 유용합니다.

저주파 신호 측정이 중요한 이유

저주파 영역의 신호는 통신 회선 점검, 오디오/음성 관련 장비 테스트, 텔레콤 및 TV 테스트 환경의 기초 측정 업무와 밀접하게 연결됩니다. 이 구간에서는 단순히 신호 유무만 보는 것이 아니라, 실제 전압 레벨, 주파수 안정성, 파형 상태, 잡음 영향 등을 함께 살펴야 정확한 진단이 가능합니다.

특히 단일 종단과 차동 신호가 혼재하는 환경에서는 입력 임피던스 선택, 측정 방식, 대역폭 조건이 결과에 큰 영향을 줄 수 있습니다. 따라서 장비를 고를 때는 측정 범위뿐 아니라 어떤 방식으로 신호를 받아들이고 해석하는지가 중요합니다.

저주파수계에서 살펴봐야 할 주요 기능

실무에서는 한 가지 기능만으로 문제를 해결하기 어려운 경우가 많습니다. 그래서 저주파수계는 전압 측정, 주파수 확인, 파형 관찰, 선택 측정, 스펙트럼 확인 등 여러 기능의 조합으로 검토하는 것이 일반적입니다.

예를 들어 AC 전압의 실효값 측정은 기본 점검에 적합하고, 선택형 RMS 측정은 특정 대역이나 원하는 성분만 구분해 보고자 할 때 도움이 됩니다. 또한 파형 모니터링 기능은 비정형 신호나 이상 파형을 시각적으로 확인하는 데 유리하며, 보다 정밀한 주파수 성분 검토가 필요하다면 신호 분석기와의 비교 검토도 의미가 있습니다.

장비 선택 시 확인해야 할 기준

도입 전에 가장 먼저 확인할 항목은 측정 주파수 범위와 신호 레벨 범위입니다. 현장에서 다루는 신호가 어떤 대역에 분포하는지, 미세 신호부터 상대적으로 큰 레벨까지 다뤄야 하는지에 따라 적합한 장비가 달라집니다. 너무 넓은 범위를 무조건 우선하기보다, 실제 사용 조건에 맞는 유효 범위를 확인하는 편이 더 실용적입니다.

다음으로는 입력 임피던스, 단일 종단/차동 지원 여부, 해상도와 설정 단위, 사용 편의성을 함께 봐야 합니다. 단순 계측용인지, 시험 신호를 직접 만들어야 하는지에 따라 신호 발생기 성격의 기능이 필요한지도 판단할 수 있습니다.

대표 제품 예시: Kontour SVG-5

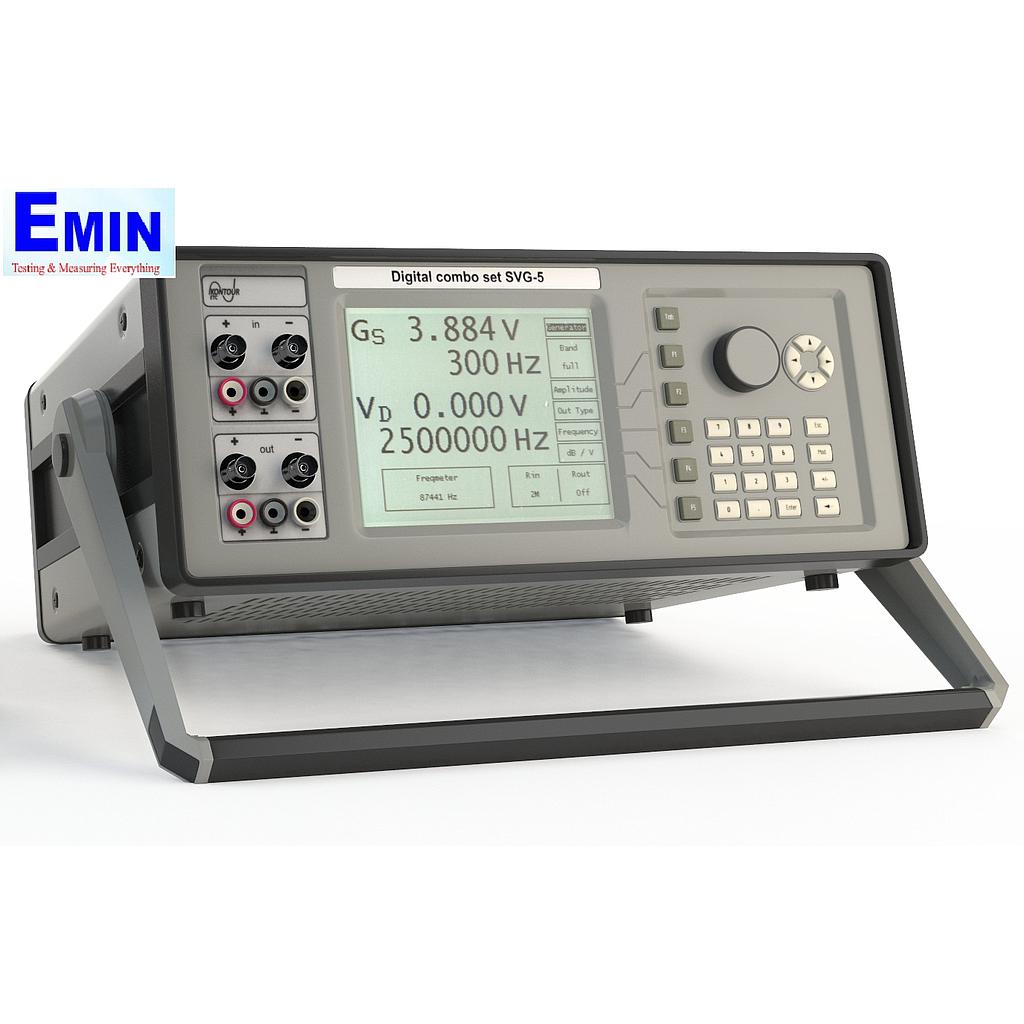

이 카테고리에서 참고할 수 있는 대표 장비로는 Kontour의 SVG-5가 있습니다. 이 장비는 저주파 신호 측정과 함께 사인파 생성, 파형 확인, 스펙트럼 분석까지 연계할 수 있는 구성을 갖춘 점이 특징입니다.

Kontour SVG-5 디지털 측정 저주파 신호 (2.5MHz)는 300 Hz부터 2.5 MHz 구간의 신호를 다루며, 광대역 RMS 전압계와 선택형 RMS 전압계, 주파수계, 파형 모니터, 스펙트럼 분석 기능을 함께 제공합니다. 따라서 단순 측정 장비라기보다 시험과 분석을 한 장비 안에서 이어서 수행하려는 사용자에게 적합한 방향성을 보여줍니다.

또한 단일 종단과 차동 신호를 모두 고려할 수 있고, 다양한 입력 임피던스 조건을 선택할 수 있어 실제 회선이나 인터페이스 조건에 맞춘 검토에 도움이 됩니다. 이런 유형의 장비는 연구·시험 환경뿐 아니라 텔레콤 유지보수, 신호 품질 확인, 장비 검교정 보조 업무 등에서도 활용 폭이 넓습니다.

어떤 환경에서 저주파수계가 적합한가

저주파수계는 회선 품질 점검, 오디오 및 음성 신호 확인, 저대역 전송 경로 검증, 시험용 신호 주입 및 응답 확인이 필요한 환경에서 적합합니다. 특히 장애 원인이 케이블 자체인지, 송수신 장비인지, 신호 조건인지 단계적으로 확인해야 할 때 유용합니다.

다만 측정 대상이 전화 회선 중심이라면 전화 네트워크 테스터처럼 보다 목적 특화된 장비가 적합할 수 있습니다. 반대로 케이블 특성, 안테나 상태, 반사 특성까지 함께 봐야 하는 작업이라면 케이블 및 안테나 분석기나 VSWR 분석기 계열을 별도로 검토하는 것이 더 효율적입니다.

구매 전에 정리하면 좋은 질문

실제 구매 검토 단계에서는 몇 가지 질문을 먼저 정리해두면 선택이 쉬워집니다. 측정 대상이 주로 전압 확인인지, 주파수 측정인지, 아니면 파형 및 스펙트럼 분석까지 필요한지에 따라 필요한 장비 성격이 달라집니다.

• 현장에서 다루는 신호의 주파수 대역은 어디까지인가
• 단일 종단과 차동 측정을 모두 지원해야 하는가
• 측정만 필요한가, 아니면 신호 생성 기능도 필요한가
• 선택형 측정이나 파형 관찰이 실제 업무에서 자주 필요한가
• 시험실용인지, 현장 휴대형 운용이 중요한지

이 기준을 먼저 정리하면 카탈로그상 기능 수치만 비교하는 것보다 훨씬 현실적인 장비 선정이 가능합니다. 특히 복합 기능 장비는 활용 범위가 넓은 대신, 실제 작업 흐름과 맞는지 검토하는 과정이 중요합니다.

정리

저주파수계는 저대역 신호의 전압, 주파수, 파형 특성을 확인하고 필요에 따라 신호 생성과 분석까지 연결할 수 있는 계측 카테고리입니다. 텔레콤·TV 테스트, 오디오 계측, 회선 점검처럼 신호 품질을 정량적으로 파악해야 하는 환경에서 특히 의미가 있습니다.

제품을 선택할 때는 단순히 지원 대역만 보지 말고, 입력 조건, 측정 방식, 분석 기능, 실제 사용 환경까지 함께 따져보는 것이 좋습니다. 필요한 기능 범위를 명확히 한 뒤 대표 장비 구성을 비교하면 보다 안정적인 도입 판단에 도움이 됩니다.
