혼합기

주파수 변환이 필요한 RF 측정·통신 시스템에서는 신호를 원하는 대역으로 올리거나 내리는 과정이 매우 중요합니다. 이때 핵심 역할을 하는 장비가 바로 혼합기이며, 송수신 경로의 주파수 변환, 시험 환경 구성, 계측 전단 설계 등 다양한 상황에서 폭넓게 사용됩니다.

이 카테고리는 저주파부터 GHz 대역, 그리고 마이크로파 영역까지 아우르는 RF 혼합기를 중심으로 구성되어 있습니다. 단순한 패시브 믹서부터 LO가 통합된 형태까지 선택 폭이 있어, 연구개발, 통신 시험, 레이더 및 고주파 실험 환경에 맞는 구성이 가능합니다.

혼합기가 필요한 이유

혼합기는 두 신호를 결합해 합 주파수와 차 주파수 성분을 만들어내는 장치로, 주파수 변환이 필요한 거의 모든 RF 시스템에서 기본 블록으로 활용됩니다. 수신기에서는 고주파 신호를 중간주파수(IF)나 더 낮은 대역으로 변환해 분석과 처리를 쉽게 만들고, 송신 또는 업컨버전 구조에서는 반대로 원하는 RF 대역으로 신호를 올리는 데 사용됩니다.

실제 시스템에서는 혼합기 단독으로 쓰이기보다 필터, 증폭기, 전력분할기, 스위치와 함께 구성되는 경우가 많습니다. 따라서 주파수 범위뿐 아니라 인터페이스 구조, LO 공급 방식, 손실과 격리 특성까지 함께 검토하는 것이 중요합니다.

카테고리에서 볼 수 있는 제품 구성

이 페이지의 제품군은 대체로 두 방향으로 나눠 볼 수 있습니다. 하나는 외부 LO를 사용하는 일반적인 RF 혼합기이고, 다른 하나는 LO가 통합된 혼합기입니다. 외부 LO 방식은 시스템 유연성이 높고 기존 시험 환경에 쉽게 통합할 수 있으며, 통합형은 장비 구성을 단순화하고 실험 셋업 시간을 줄이는 데 유리합니다.

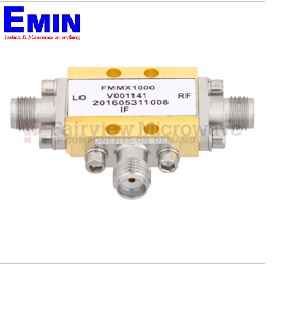

예를 들어 DS INSTRUMENTS의 MX2500, MX6000C, MX12000, MX20000, MX30000 계열은 프로그래머블 LO가 포함된 구조로 확인되며, 주파수 대역에 따라 저주파 IF부터 수 GHz 이상의 RF 영역까지 대응합니다. 반면 Fairview Microwave SFM011000, SFM0825, SFM2018이나 FMMX9003, FMMX9004, FMMX9005, FMMX9006 같은 모델은 광범위한 RF/LO 대역과 표준 커넥터 구성을 기반으로 시험용 또는 시스템 통합용 선택지로 이해할 수 있습니다.

선정 시 먼저 봐야 할 핵심 기준

혼합기를 고를 때 가장 먼저 확인해야 할 항목은 RF, LO, IF의 주파수 범위입니다. 원하는 신호 대역이 제품의 동작 범위 안에 있어야 하며, IF가 분석기나 후단 회로와 잘 맞는지도 확인해야 합니다. 예를 들어 저주파 IF를 요구하는 환경과 수 GHz IF를 요구하는 환경은 적합한 제품이 다를 수 있습니다.

다음으로는 변환 손실, LO 누설, 포트 간 격리, 입력 전력 허용치, P1dB, IP3 같은 항목이 중요합니다. 이러한 수치는 단순한 성능 비교를 넘어, 시스템의 동적 범위와 측정 안정성, 불요 성분 억제 수준에 직접적인 영향을 줍니다. 특히 고주파 대역으로 갈수록 위상잡음과 기준 신호 품질도 전체 성능에 큰 영향을 줄 수 있습니다.

대역별로 보는 대표 제품 예시

비교적 낮은 대역이나 범용 시험 환경에서는 Fairview Microwave SFM011000처럼 1 MHz부터 1000 MHz 수준의 범위를 다루는 모델이 기본적인 주파수 변환 용도로 적합한 출발점이 될 수 있습니다. 800 MHz에서 2.5 GHz 범위를 다루는 SFM0825, 2 GHz에서 18 GHz까지 확장되는 SFM2018은 보다 넓은 RF 실험 환경에 대응하는 예시로 볼 수 있습니다.

더 높은 대역이 필요한 경우에는 DS INSTRUMENTS MX12000의 5–14 GHz 범위, MX20000의 10–22 GHz 범위, MX30000의 15–30 GHz 범위처럼 대역별 선택이 가능하다는 점이 눈에 띕니다. 또한 Fairview Microwave FMMX9003, FMMX9004, FMMX9005, FMMX9006은 11 GHz 이상에서 31 GHz까지 이어지는 마이크로파 대역 응용에 맞는 제품군으로 이해할 수 있어, 목표 주파수에 따라 비교 검토하기 좋습니다.

제조사별 접근 포인트

DS INSTRUMENTS는 통합형 LO 구조를 포함한 제품이 두드러져, 외부 국부발진기 구성을 줄이고 싶은 사용자에게 적합한 방향을 제시합니다. 실험실 자동화, 반복 측정, 주파수 가변 시험처럼 셋업 단순화가 중요한 환경에서는 이러한 구성이 실질적인 장점이 될 수 있습니다.

Fairviewmicrowave는 다양한 주파수 구간과 커넥터 옵션을 가진 RF 혼합기 제품군으로 폭넓은 비교 선택이 가능한 편입니다. 시스템에 이미 별도 LO 소스와 배선 구조가 갖춰져 있다면, 필요한 대역과 인터페이스에 맞춰 보다 직접적으로 조합하기 좋습니다.

함께 고려하면 좋은 주변 구성 요소

혼합기 성능은 단품 사양만으로 결정되지 않습니다. LO 분배, 포트 매칭, 반사 억제, 신호 경로 전환 같은 요소가 전체 결과에 영향을 주므로, 시스템 설계 단계에서 주변 부품을 함께 검토하는 것이 효율적입니다. 특히 포트 간 매칭과 불필요한 손실을 줄이려면 구조에 맞는 부품 선택이 중요합니다.

예를 들어 밸런스 구조나 인터페이스 특성을 맞춰야 하는 경우에는 평형 불평형 변성기 같은 관련 카테고리를 함께 보는 것이 도움이 될 수 있습니다. 또한 신호 품질 유지와 포트 보호 관점에서는 절연이나 분배 구조까지 포함해 전체 체인을 검토하는 접근이 바람직합니다.

어떤 환경에 적합한가

이 카테고리의 혼합기는 통신 모듈 평가, RF 프런트엔드 개발, 시험 벤치 구성, 교육·연구용 실험, 마이크로파 링크 검증 등 다양한 목적에 적용될 수 있습니다. 특히 주파수 대역이 넓고 IF 범위가 다양한 제품이 포함되어 있어, 기본적인 다운컨버전부터 고주파 측정용 전단 구성까지 폭넓게 검토할 수 있습니다.

선택 과정에서는 목표 주파수만 보지 말고 LO 운용 방식, 후단 장비와의 연동, 커넥터 형식, 입력 전력 조건을 함께 확인하는 것이 좋습니다. 동일한 혼합기라도 시스템 구조에 따라 체감 성능이 달라질 수 있으므로, 실제 사용 환경을 기준으로 비교하는 것이 가장 현실적인 접근입니다.
