이상기

무선 통신, 레이더, RF 테스트 환경에서는 신호의 크기만큼이나 위상 제어가 중요합니다. 위상 정합이 맞지 않으면 빔포밍, 경로 보정, 벡터 신호 평가, 안테나 배열 시험 같은 작업에서 원하는 결과를 얻기 어렵기 때문입니다. 이런 맥락에서 이상기는 RF 신호의 위상을 정밀하게 조절하는 핵심 구성 요소로 사용됩니다.

이 카테고리는 통신 구성 요소 중에서도 위상 조정이 필요한 시스템을 위한 장비를 중심으로 구성되어 있습니다. 연구개발, 시험·측정, 통신 부품 평가 등에서 필요한 대역과 분해능, 삽입 손실, 양방향 동작 여부를 비교하며 선택할 수 있도록 살펴보는 것이 중요합니다.

이상기가 필요한 대표적인 환경

이상기는 RF 또는 마이크로파 신호의 위상을 의도한 각도로 이동시켜, 시스템 전체의 신호 정합과 응답 특성을 조절하는 데 사용됩니다. 특히 안테나 어레이, 위상 배열 시스템, 실험실 벤치 테스트, 송수신 경로 보정과 같은 환경에서 자주 검토됩니다.

단일 장비 자체의 성능도 중요하지만, 실제로는 증폭기, 케이블, 스위치, 분배기 등과 함께 시스템 단위로 구성되는 경우가 많습니다. 따라서 사용 목적에 따라 주파수 범위와 위상 조절 폭, 입력 전력 조건을 함께 확인해야 합니다.

선택 시 먼저 봐야 할 핵심 기준

가장 먼저 확인할 요소는 주파수 대역입니다. 원하는 시험 대역이 수 GHz 영역인지, 더 높은 마이크로파 영역인지에 따라 적합한 모델이 달라집니다. 사용 대역을 벗어나면 위상 제어 정확도나 시스템 응답에 영향을 줄 수 있습니다.

다음으로는 위상 조절 범위와 해상도를 확인해야 합니다. 0~355도 수준의 단계 조정이 필요한 경우도 있고, 보다 세밀한 조정이 필요한 환경에서는 더 높은 분해능이 중요할 수 있습니다. 여기에 삽입 손실, 반사 손실, 허용 입력 전력, 단방향 또는 양방향 구조 여부를 함께 검토하면 실제 적용성을 판단하기 수월합니다.

대역별로 살펴보는 제품 예시

DS INSTRUMENTS 제품군은 여러 주파수 범위의 이상기를 제공해, 용도에 따라 비교하기 좋습니다. 예를 들어 2200~3800 MHz 구간이 필요한 경우 DS INSTRUMENTS PS3800은 중대역 RF 시험 환경에서 검토할 수 있는 모델입니다. 3500~6000 MHz 대역이 필요하다면 DS INSTRUMENTS PS6000P 같은 제품이 보다 적합한 선택지가 될 수 있습니다.

더 높은 대역이 필요한 경우에는 8000~12000 MHz의 DS INSTRUMENTS PS12000, 8000~18000 MHz의 DS INSTRUMENTS PS18000처럼 마이크로파 영역을 포괄하는 모델을 검토할 수 있습니다. 반대로 넓은 대역과 세밀한 위상 제어를 동시에 고려해야 하는 환경이라면 PS6000L처럼 400~6000 MHz 범위를 지원하는 디지털 위상 시프터 계열이 실무적으로 의미가 있습니다.

디지털 위상 시프터와 일반 위상 시프터의 비교 포인트

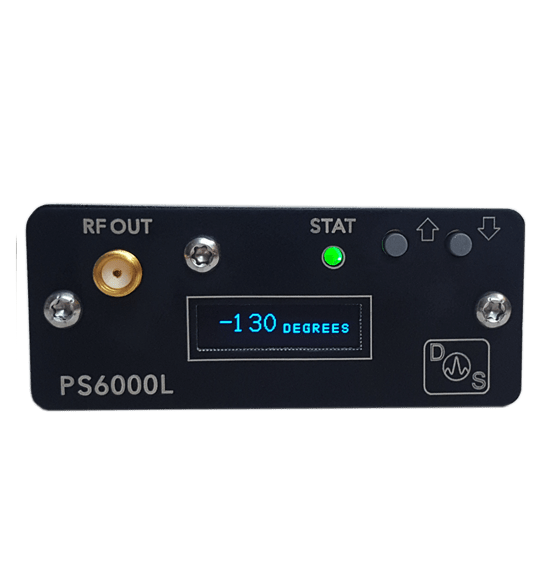

이 카테고리에서 확인할 수 있는 제품 중에는 일반적인 단계형 위상 조절 모델과 디지털 위상 시프터가 함께 포함되어 있습니다. 예를 들어 DS INSTRUMENTS PS6000L은 넓은 주파수 범위와 세밀한 위상 해상도를 특징으로 하며, 시험 자동화나 반복 측정 조건에서 특히 유리할 수 있습니다.

반면 PS6000P, PS3800, PS12000, PS18000과 같은 모델은 각 대역에 맞춘 위상 제어가 필요한 환경에서 비교 대상으로 적합합니다. 실제 선택에서는 “더 정밀한가”만 볼 것이 아니라, 현재 운용 중인 신호 레벨, 시스템 손실 예산, 제어 방식, 측정 반복성 요구 수준까지 함께 보는 것이 바람직합니다.

시스템 구성 요소와의 연계도 중요합니다

이상기는 독립 장비로도 쓰이지만, 실제 적용에서는 다른 통신 구성 요소와 결합될 때 성능 차이가 더 분명해집니다. 예를 들어 여러 경로로 신호를 분기해 위상 비교나 배열 시험을 수행한다면 전력분할기와의 조합을 함께 고려할 수 있습니다.

또한 경로 변환이나 임피던스 적합이 필요한 환경에서는 평형 불평형 변성기 같은 주변 구성 요소도 전체 시스템 품질에 영향을 줍니다. 따라서 이상기 단품의 스펙만 보기보다, 연결되는 장비와 테스트 목적을 기준으로 전체 신호 체인을 설계하는 접근이 필요합니다.

어떤 사용자에게 적합한 카테고리인가

이상기 카테고리는 RF 연구개발 엔지니어, 통신 부품 평가 담당자, 대학 및 연구기관 실험실, 안테나 및 마이크로파 시험 환경을 운영하는 사용자에게 특히 적합합니다. 특정 대역에서 위상만 조정하면 되는 단순한 테스트부터, 반복성과 정밀도를 요구하는 자동화 측정 환경까지 폭넓게 대응할 수 있습니다.

또한 광대역 특성이 필요한지, 양방향 동작이 필요한지, 입력 전력 허용 범위를 얼마나 확보해야 하는지에 따라 적합한 제품이 달라집니다. 따라서 도입 전에는 사용 주파수, 연결 장비, 신호 경로 수, 제어 방식 등을 먼저 정리해 두면 선택 과정이 훨씬 명확해집니다.

검토 전 체크하면 좋은 실무 포인트

제품을 비교할 때는 단순히 사용 가능한 MHz 범위만 보지 말고, 실제 운용 조건에서 필요한 위상 범위와 단계 해상도를 먼저 확인하는 것이 좋습니다. 여기에 삽입 손실이 시스템에 미치는 영향, 입력 전력 제한, 방향성 구조를 함께 보면 불필요한 재선정을 줄일 수 있습니다.

특히 시험·측정 환경에서는 반복 재현성과 제어 편의성이 중요하므로, 수동 조정 중심인지 디지털 제어 중심인지도 중요한 판단 기준이 됩니다. 필요한 조건이 명확할수록 적합한 이상기를 더 빠르게 찾을 수 있고, 다른 RF 구성 요소와의 호환성도 안정적으로 검토할 수 있습니다.

결국 이상기 선택은 단순한 부품 비교가 아니라, 목표 주파수 대역과 위상 제어 방식, 시스템 연결 환경을 함께 보는 과정입니다. 이 카테고리에서는 다양한 대역의 제품을 기준으로 실사용 조건에 맞는 옵션을 검토할 수 있으며, RF 신호 경로를 보다 정밀하게 설계하려는 사용자에게 실질적인 출발점이 되어줄 수 있습니다.
