주사기

전원 무결성, 주파수 응답 분석, EMI 사전 평가처럼 민감한 측정 환경에서는 신호를 회로에 어떻게 주입하느냐가 결과의 신뢰도를 크게 좌우합니다. 이런 작업에서 쓰이는 주사기는 테스트 신호를 DUT에 안정적으로 인가하고, 측정 계측기와 회로 사이의 연결 조건을 보다 일관되게 유지하는 데 중요한 역할을 합니다.

이 카테고리에서는 주로 인젝터와 변압기 기반 주입 장치를 중심으로, 전자 측정 및 통신 구성 요소 환경에서 활용되는 제품들을 확인할 수 있습니다. 단순히 부품 하나를 고르는 것이 아니라, 측정 대역, 절연 조건, 전압 및 전류 수준, 연결 방식까지 함께 고려해야 실제 테스트 환경에 잘 맞는 구성이 됩니다.

측정 환경에서 주사기가 필요한 이유

주사기는 네트워크 분석, 전원 응답 측정, 제어 루프 확인, 리플 및 노이즈 경로 분석 등에서 테스트 신호를 회로에 주입하기 위해 사용됩니다. 특히 저주파부터 고주파까지 폭넓은 조건을 다루는 경우, 단순 연결만으로는 원하는 결과를 얻기 어렵기 때문에 목적에 맞는 주입 장치가 필요합니다.

실무에서는 신호 주입 장치가 측정 대역폭, 절연 성능, 삽입 손실, 연결 인터페이스에 직접적인 영향을 줍니다. 따라서 DUT 특성과 계측기의 입력 조건을 함께 보고 선택해야 하며, 필요에 따라 절연체나 다른 통신 구성 요소와 조합해 사용하는 경우도 많습니다.

제품군은 어떻게 나뉘는가

이 카테고리의 제품은 크게 변압기형 주입 장치와 보다 넓은 응용을 위한 인젝터형 장치로 이해할 수 있습니다. 변압기 기반 장치는 회로 간 절연과 신호 주입을 동시에 고려해야 할 때 유용하며, 특정 주파수 범위에서 안정적인 특성을 기대할 수 있습니다.

예를 들어 Tekbox의 TBJT01, TBJT02는 1:1 비와 절연 구조를 바탕으로 테스트 신호를 전달하는 데 적합한 구성을 제공합니다. 한편 PICOTEST의 J2100A, J2101A, J2102B 계열처럼 인젝터 중심 제품은 사용 주파수 범위와 연결 방식에 따라 선택지가 달라지며, 전원 무결성 측정이나 주입 기반 분석 업무에서 폭넓게 검토됩니다.

대역폭과 주파수 범위로 선택하는 방법

주사기를 고를 때 가장 먼저 볼 요소 중 하나는 사용 주파수 범위입니다. 저주파 응답이 중요한 경우와 수 MHz 이상 대역까지 다뤄야 하는 경우는 요구 조건이 다르기 때문에, 제품의 특성화 범위와 실제 사용 가능 범위를 구분해서 보는 것이 좋습니다.

예를 들어 저주파 시작점이 중요한 환경에서는 Tekbox TBJT02나 PICOTEST J2100A처럼 1 Hz대부터 사용할 수 있는 제품이 검토 대상이 될 수 있습니다. 반대로 더 넓은 상한 대역이 필요하다면 Tekbox TBJT01 또는 PICOTEST J2101A처럼 수십 MHz 범위를 고려할 수 있고, 매우 넓은 대역 응답이 필요한 경우에는 PICOTEST J2102B-BNC, J2102B-N처럼 GHz급 대역 특성을 가진 모델이 적합한지 비교해볼 수 있습니다.

주파수 특성은 DUT의 동작 영역뿐 아니라 측정 목적에도 좌우됩니다. 루프 응답 확인인지, 전도 경로 분석인지, 혹은 고속 전원 레일의 동특성 검증인지에 따라 적합한 대역이 달라지므로, 수치만 넓다고 무조건 좋은 선택은 아닙니다.

전압, 전류, 절연 조건도 함께 봐야 한다

실제 적용에서는 대역폭만큼이나 전압·전류 조건이 중요합니다. 주입 장치가 감당할 수 있는 최대 입력 전압, 연속 전류, 절연 전압 수준은 DUT 보호와 측정 안전성에 직접 연결되기 때문입니다.

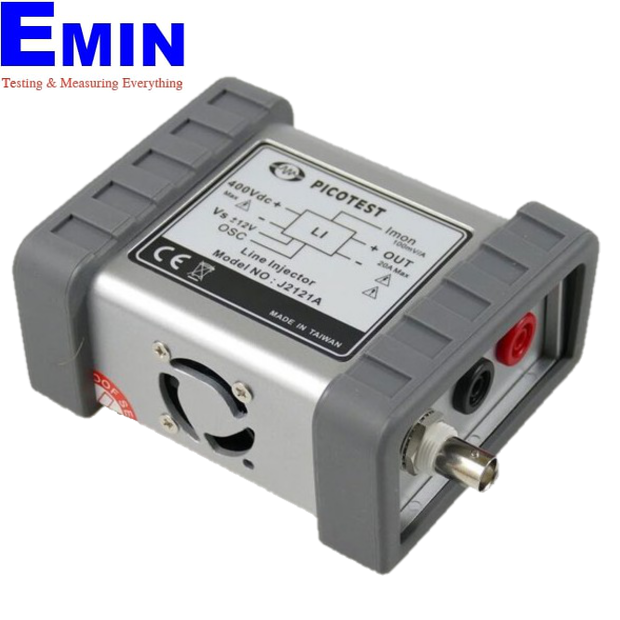

예를 들어 PICOTEST J2120A는 비교적 높은 연속 전류 조건을 고려해야 하는 환경에서 검토할 수 있고, J2121A는 더 높은 DC 입력 전압과 전류 범위를 다루는 응용에서 관심을 가질 만합니다. 반면 변압기형인 Tekbox TBJT01, TBJT02나 PICOTEST J2100A, J2101A는 절연 전압과 구조적 특성을 고려한 신호 주입에 적합한 흐름으로 이해할 수 있습니다.

또한 회로가 민감하거나 접지 조건이 까다로운 경우에는 단독 제품 선택만으로 해결되지 않을 수 있습니다. 이런 상황에서는 평형 불평형 변성기나 주변 구성 요소와의 조합을 함께 검토하는 것이 실무적으로 도움이 됩니다.

대표 제조사와 제품 예시

이 카테고리에서 우선적으로 살펴볼 수 있는 제조사는 PICOTEST와 Tekbox입니다. 두 브랜드 모두 측정 환경에서 쓰이는 주입 장치를 제공하지만, 제품 전개 방식과 적용 포인트에는 차이가 있습니다.

PICOTEST는 J2100A, J2101A 같은 변압기형 인젝터부터 J2110A, J2111B, J2112A, J2113A와 같은 보다 특화된 주입 장치까지 폭넓은 구성을 보여줍니다. Tekbox는 TBJT01, TBJT02처럼 비교적 명확한 주파수 범위를 가진 변압기형 제품을 통해, 테스트 셋업을 간결하게 구성하려는 사용자에게 검토 포인트를 제공합니다.

구매 단계에서는 브랜드보다 먼저 측정 목적을 정리한 뒤, 그다음 연결 단자 형식, 사용 대역, 절연 조건, 전압 한계를 순서대로 확인하는 편이 효율적입니다. 같은 인젝터라도 적용 회로가 달라지면 적합성 판단 기준이 크게 달라질 수 있습니다.

함께 검토하면 좋은 주변 카테고리

주사기는 단독으로 쓰이기보다 측정 체인의 한 부분으로 들어가는 경우가 많습니다. 따라서 신호 분배, 경로 전환, 임피던스 매칭, 절연 보조 요소까지 함께 고려하면 테스트 셋업의 완성도를 높일 수 있습니다.

예를 들어 다채널 구성이나 라우팅이 필요한 경우에는 스위치 카테고리를 함께 보는 것이 도움이 됩니다. 신호 분기나 계측기 연결 구조를 확장해야 한다면 전력분할기도 함께 검토할 수 있으며, 이렇게 구성 요소를 함께 보면 실제 현장에 맞는 테스트 체인을 설계하기가 수월합니다.

선정 전에 확인하면 좋은 체크 포인트

제품 비교 전에 먼저 DUT의 전압 범위, 전류 수준, 원하는 주파수 대역, 연결 커넥터, 측정 장비 종류를 정리해 두는 것이 좋습니다. 그다음 절연이 필요한지, 삽입 손실이 측정에 미치는 영향이 큰지, 장시간 반복 테스트인지 등을 확인하면 후보를 빠르게 좁힐 수 있습니다.

• 측정 목적이 루프 응답인지, 전원 무결성 확인인지 구분
• 필요한 시작 주파수와 상한 주파수 확인
• DUT의 전압·전류 조건과 제품 허용 범위 비교
• BNC, N 등 연결 형식과 기존 셋업의 호환성 확인
• 절연 필요 여부와 주변 구성 요소 조합 가능성 검토

이런 기준으로 접근하면 단순 스펙 비교보다 실제 테스트 성공 가능성을 높일 수 있습니다. 특히 연구개발, 검증, 생산 평가 환경에서는 반복 측정의 재현성이 중요하므로, 주사기 선택 단계에서부터 측정 체계 전체를 보는 것이 바람직합니다.

주사기 카테고리는 단순한 액세서리 모음이 아니라, 신호 주입과 측정 품질을 좌우하는 핵심 구성 요소를 찾는 출발점에 가깝습니다. 사용 대역, 절연 구조, 전압·전류 조건, 연결 방식을 함께 검토하면 PICOTEST와 Tekbox 제품군 안에서도 보다 목적에 맞는 선택이 쉬워집니다.
