콤바이너

RF 신호를 여러 경로로 합치거나 시스템 입력으로 모아야 하는 환경에서는 손실, 절연도, 전력 처리 능력 같은 요소를 함께 검토해야 합니다. 특히 기지국, 분산 안테나 시스템, 시험 구성, 계측 환경처럼 고주파 신호 품질이 중요한 현장에서는 용도에 맞는 콤바이너 선택이 전체 시스템 안정성에 직접적인 영향을 줍니다.

이 카테고리에서는 광대역 대역폭과 다양한 전력 등급을 고려한 RF 콤바이너 제품군을 살펴볼 수 있습니다. 주파수 범위, 포트 수, 커넥터 형식, 허용 전력 등 실제 선정에 필요한 기준을 중심으로 비교하면 보다 효율적으로 적합한 장비를 찾을 수 있습니다.

콤바이너가 필요한 대표적인 환경

콤바이너는 복수의 RF 신호를 하나의 경로로 결합하는 데 사용되며, 통신 장비 구성과 시험 시스템에서 폭넓게 활용됩니다. 예를 들어 여러 신호 소스를 공통 출력으로 모으거나, 다중 경로 신호를 하나의 안테나 라인 또는 측정 포트로 정리해야 할 때 유용합니다.

이 과정에서 단순히 “합쳐진다”는 기능만 보는 것은 충분하지 않습니다. 삽입 손실, 포트 간 절연, 임피던스 정합, VSWR 특성은 실제 신호 품질과 장비 보호에 영향을 주므로, 설치 환경과 운용 전력을 함께 고려해야 합니다.

선정 시 먼저 확인할 핵심 기준

가장 먼저 확인할 항목은 사용하려는 주파수 대역입니다. 동일한 콤바이너라도 20 MHz~1,000 MHz 같은 저주파 중심 제품과 2 GHz~6 GHz 같은 고주파 대응 제품은 적용 환경이 다르므로, 시스템 대역과 겹치는지부터 확인해야 합니다.

다음으로는 전력 처리 능력과 커넥터 형식을 봐야 합니다. 비교적 컴팩트한 연결이 필요한 경우 SMA 커넥터 기반 제품이 적합할 수 있고, 더 높은 전력을 다루는 구성에서는 N 커넥터 기반 모델이 검토 대상이 될 수 있습니다. 또한 2웨이인지 4웨이인지에 따라 시스템 구조와 분배·결합 방식이 달라지므로 포트 수 역시 중요한 조건입니다.

주파수 대역과 전력 등급에 따른 제품 예시

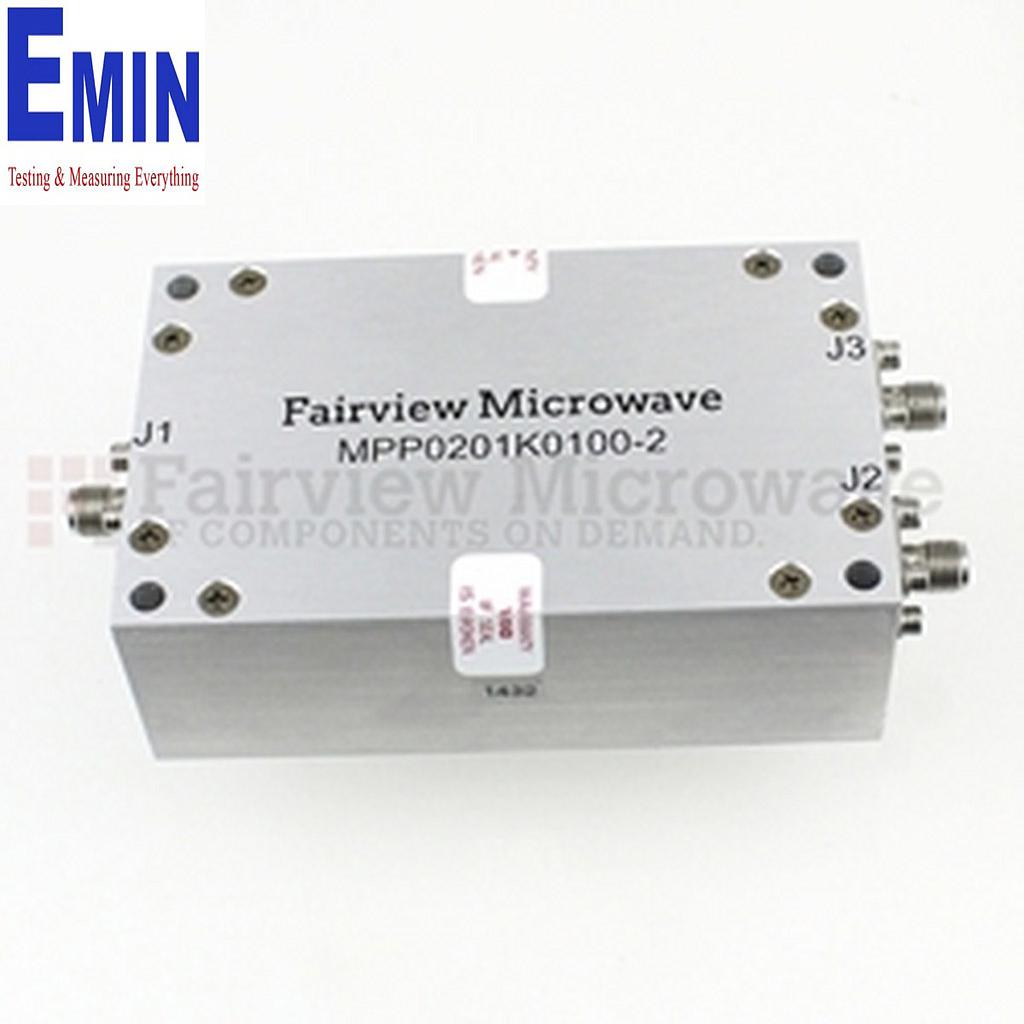

Fairviewmicrowave 제품군에는 저주파부터 수 GHz 대역까지 폭넓게 대응하는 모델이 포함되어 있어, 목적에 따라 비교하기 좋습니다. 예를 들어 Fairview MPP0201K0200-4는 20 MHz~1,000 MHz 대역의 4웨이 고전력 광대역 결합기이며, Fairview MPP0801K0200-4는 80 MHz~1,000 MHz 범위에서 운용되는 구성에 참고할 수 있습니다.

더 높은 주파수 영역에서는 Fairview MPP1K06K0100-4나 Fairview MPP2K06K0100-4처럼 1 GHz~6 GHz 또는 2 GHz~6 GHz 대역을 커버하는 모델이 있습니다. 또한 높은 전력 운용이 필요한 경우 Fairview MPP8002K5600-4의 600 W 등급이나 Fairview MPP2K06K0400-4의 400 W 등급처럼 N 커넥터 기반 고출력 모델도 검토할 수 있습니다. 이런 차이는 단순 스펙 비교를 넘어 실제 시스템 여유도와 연결 구조에 영향을 줍니다.

2웨이와 4웨이 구성은 어떻게 다를까

포트 수는 설치 목적과 회로 구조를 결정하는 실질적인 기준입니다. 2웨이 콤바이너는 비교적 단순한 결합 구조에 적합하며, 신호 경로 수가 많지 않은 시험 셋업이나 소형 구성에서 다루기 쉽습니다. 예시로 Fairview MPP8004K2200-2, Fairview MPP5002K5200-2 같은 2웨이 모델은 특정 대역에서 간결한 시스템 구성을 원하는 경우 참고할 수 있습니다.

반면 4웨이 콤바이너는 더 많은 입력 경로를 하나로 결합해야 하는 환경에 적합합니다. 다만 포트 수가 늘어나면 전체 시스템에서 확인해야 할 손실과 절연 특성도 함께 중요해지므로, 단순히 입력 수만 보고 결정하기보다 실제 측정 체인과 케이블 구성, 증폭기 출력 조건까지 함께 검토하는 것이 좋습니다.

실무 관점에서 보는 체크 포인트

제품을 선택할 때는 카탈로그상의 수치만 볼 것이 아니라 실제 운용 조건을 함께 생각해야 합니다. 시스템 최대 출력이 콤바이너 정격보다 충분히 낮은지, 사용하는 케이블과 커넥터 규격이 일치하는지, 목표 대역 전체에서 안정적인 매칭이 가능한지 등을 먼저 확인하는 것이 좋습니다.

또한 시험용 환경과 상시 운용 환경은 요구 조건이 다를 수 있습니다. 시험실에서는 대역 유연성과 측정 편의성이 중요할 수 있고, 현장 설치에서는 내구성, 연결 안정성, 전력 여유도가 더 중요해질 수 있습니다. 따라서 제품명만으로 판단하기보다 주파수 범위, 커넥터 형식, 전력 정격, 포트 수를 함께 비교하는 접근이 효율적입니다.

간단한 FAQ

콤바이너와 전력분할기는 같은 제품인가요?

구조적으로 유사한 경우가 있지만, 사용 목적은 다릅니다. 콤바이너는 여러 입력을 하나로 모으는 용도에 초점이 있고, 전력분할기는 하나의 입력을 여러 출력으로 나누는 용도로 이해하면 됩니다.

SMA와 N 커넥터 중 무엇을 선택해야 하나요?

공간 제약, 주파수 대역, 전력 요구 조건에 따라 달라집니다. 일반적으로 실제 시스템에서 요구하는 전력 수준과 연결 인터페이스를 기준으로 검토하는 것이 가장 중요합니다.

2웨이와 4웨이 중 어떤 구성이 적합한가요?

결합해야 할 신호 경로 수에 따라 달라집니다. 입력 수가 적고 구조를 단순하게 유지하려면 2웨이, 더 많은 채널을 하나로 모아야 하면 4웨이 구성이 적합할 수 있습니다.

콤바이너는 RF 신호를 단순히 합치는 부품이 아니라, 시스템 성능과 연결 안정성을 좌우하는 핵심 구성 요소입니다. 사용 주파수, 전력 등급, 포트 수, 커넥터 형식을 기준으로 제품군을 비교하면 실제 운용 환경에 맞는 선택이 훨씬 쉬워집니다. 필요한 경우 인접한 RF 구성품 카테고리까지 함께 검토해 전체 신호 경로를 일관성 있게 구성해 보시기 바랍니다.
