T 편파

고주파 신호 경로에 직류 전원을 함께 인가해야 하는 환경에서는 단순한 케이블 연결만으로는 원하는 테스트 구성이 어렵습니다. 이때 필요한 부품이 바로 T 편파, 즉 바이어스 티 계열 구성 요소입니다. RF 신호와 DC 바이어스를 한 경로에서 결합하거나 분리할 수 있어, 통신 부품 평가·실험실 계측·안테나 및 증폭기 테스트 환경에서 자주 사용됩니다.

이 카테고리는 통신 구성 요소 중에서도 신호 무결성과 전원 인가를 동시에 고려해야 하는 사용자에게 적합합니다. 주파수 대역, 허용 전류, 정격 전압, 커넥터 형식에 따라 실제 적용 범위가 크게 달라지므로, 단순히 외형이 비슷하다고 같은 제품으로 대체하기는 어렵습니다.

T 편파가 필요한 대표적인 사용 환경

바이어스 티는 RF 포트로 전달되는 신호 라인에 DC 전원을 중첩해 능동 소자를 구동하거나 시험할 때 유용합니다. 예를 들어 저잡음 증폭기, 액티브 안테나, 특정 마이크로파 모듈처럼 신호선과 전원 공급을 함께 다뤄야 하는 환경에서 구성 효율을 높일 수 있습니다.

또한 측정 셋업을 단순화하는 데에도 도움이 됩니다. 별도의 전원 인가 경로를 복잡하게 만들지 않고, 필요한 조건에 맞는 T 편파를 선택하면 테스트 반복성 확보에 유리합니다. 주변 구성품으로는 전력분할기나 스위치와 함께 운용되는 경우도 많습니다.

선택 시 먼저 봐야 할 핵심 기준

가장 먼저 확인할 항목은 주파수 범위입니다. 측정 대상이나 시스템 대역보다 충분히 넓은 범위를 지원해야 하며, 저주파 쪽 시작점과 고주파 쪽 상한을 모두 확인해야 합니다. 단순히 최대 GHz 수치만 보는 것보다 실제 사용 대역에서 손실과 정합 특성이 적절한지 함께 검토하는 것이 중요합니다.

다음으로는 DC 전류와 전압 정격을 확인해야 합니다. 구동하려는 장비가 요구하는 전류가 큰 경우에는 일반적인 소형 제품으로 대응하기 어렵고, 고전류용 설계가 필요할 수 있습니다. 마지막으로 SMA, N, 2.92mm, 1.85mm 등 커넥터 형식이 테스트 셋업과 맞는지 확인해야 불필요한 어댑터 사용을 줄일 수 있습니다.

제품 예시로 보는 적용 범위 차이

Fairviewmicrowave 제품군은 넓은 주파수 선택지를 제공하는 점이 특징입니다. 예를 들어 Fairview SB3000은 10 MHz ~ 3 GHz, Fairview SB18000A는 0.1 MHz ~ 18 GHz, Fairview SB4030은 500 MHz ~ 40 GHz 범위를 지원하는 구성으로 제시되어 있어, 일반 RF 테스트부터 더 높은 마이크로파 대역까지 비교 검토가 가능합니다.

초고주파 측정 환경에서는 Fairview SB65000A의 0.03 MHz ~ 70 GHz, Fairview SB85000의 0.03 MHz ~ 85 GHz와 같은 제품이 눈에 띕니다. 반면 전류 용량이 더 중요한 환경이라면 정격 전류가 큰 제품을 우선 검토해야 하며, 주파수 상한만으로 제품을 결정하는 방식은 적절하지 않을 수 있습니다.

Tekbox의 Tekbox TBBT01 High Current Bias-Tee는 5 kHz – 1.2 GHz 대역과 높은 전류 운용 조건이 함께 필요한 상황에서 참고할 만한 예시입니다. 특히 저주파부터 사용하는 테스트나 비교적 큰 DC 전류가 필요한 실험 구성에서는 일반적인 소형 고주파 바이어스 티와 다른 선택 기준이 적용될 수 있습니다.

주파수만이 아니라 정합과 손실도 중요합니다

T 편파를 선택할 때는 대역폭 외에도 삽입 손실, VSWR, 임피던스 조건을 함께 살펴야 합니다. RF 측정에서는 작은 손실 차이도 시스템 오차에 영향을 줄 수 있고, 정합이 좋지 않으면 반사 특성 때문에 측정 재현성이 떨어질 수 있습니다.

예를 들어 50 Ohms 시스템에서 사용하는 제품이라면 전체 테스트 체인의 임피던스 일관성이 중요합니다. 특히 고주파로 갈수록 커넥터 형식과 기구 구조의 차이가 측정 품질에 더 직접적으로 반영되므로, 단지 연결만 가능하다고 해서 동일한 성능을 기대하기는 어렵습니다.

커넥터 형식과 시스템 구성의 연계

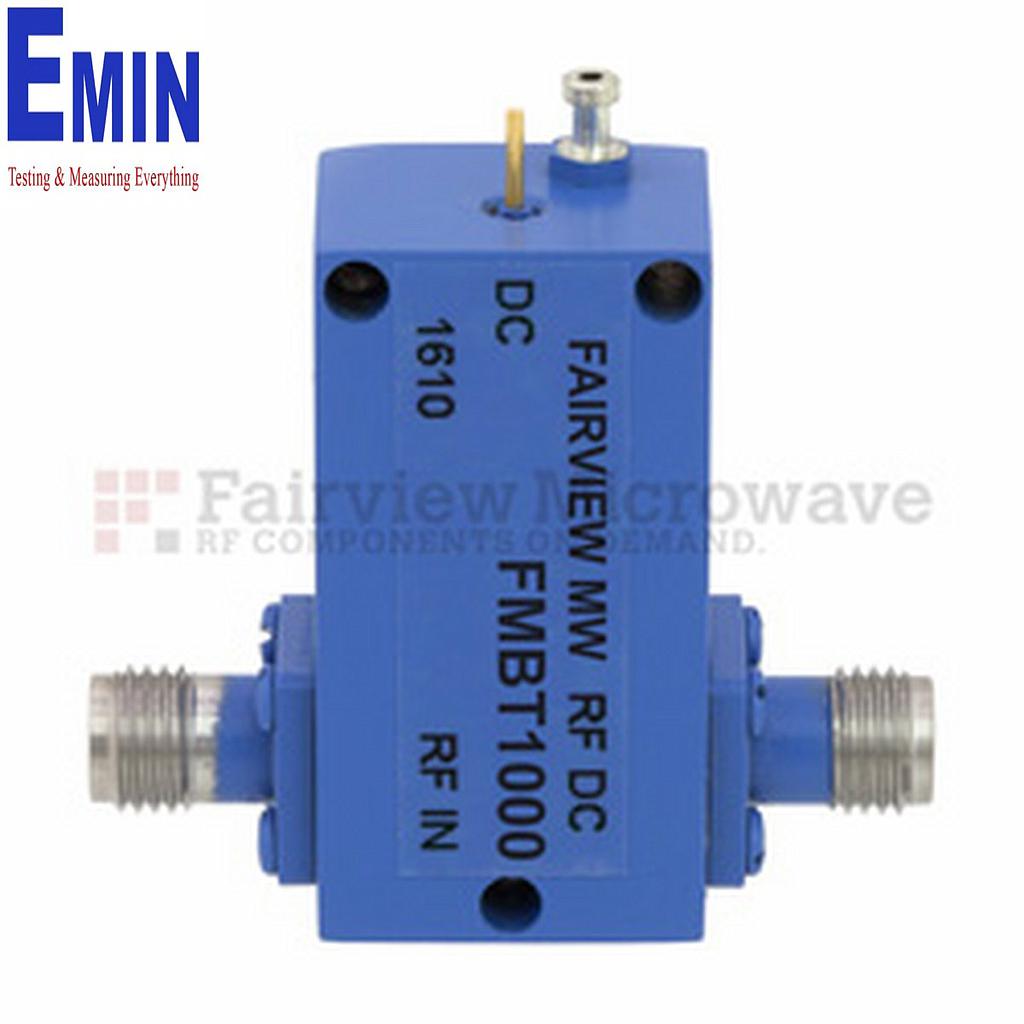

실제 현장에서는 커넥터 선택이 제품 선정 시간을 크게 좌우합니다. SMA 기반 장비가 많은 환경에서는 Fairview FMBT1000, SB6000A, SB5792, SB18000A처럼 SMA 계열 옵션이 비교적 자연스럽게 연결될 수 있습니다. 반면 더 높은 주파수 대역이나 다른 인터페이스가 필요한 경우에는 2.92mm, 1.85mm, N 타입 제품을 검토해야 합니다.

커넥터 변환을 위해 어댑터를 여러 개 추가하면 손실과 불확실성이 커질 수 있습니다. 따라서 초기 선정 단계에서 포트 구조와 케이블, 계측기, DUT 인터페이스를 함께 확인하는 것이 좋습니다. 신호 경로 최적화가 필요한 경우에는 개작자나 평형 불평형 변성기와의 조합도 함께 검토할 수 있습니다.

어떤 사용자가 이 카테고리를 우선 검토하면 좋은가

이 카테고리는 RF 및 마이크로파 테스트 엔지니어, 통신 장비 개발자, 계측 시스템 통합 담당자에게 특히 유용합니다. DUT에 DC를 공급하면서 동시에 신호 특성을 확인해야 하는 경우, 또는 실험실 셋업을 보다 간결하게 구성하고자 할 때 적합한 선택지를 찾는 데 도움이 됩니다.

또한 구매 담당자 입장에서는 제품명보다 사용 조건 중심으로 비교하는 것이 효율적입니다. 필요한 대역, 전류, 전압, 커넥터, 기계적 크기, 설치 방식 등을 먼저 정리하면 과도한 사양이나 부족한 사양을 피하면서 적절한 T 편파를 고르기 쉬워집니다.
