탐지기

고주파 신호를 측정하거나 통신 부품의 상태를 확인할 때는, 단순히 신호의 존재 여부만이 아니라 입력 전력 변화에 얼마나 안정적으로 반응하는지도 중요합니다. 이런 환경에서 쓰이는 탐지기는 RF 및 마이크로파 테스트 구성에서 신호를 전압 형태로 검출하거나 상대적인 레벨 확인에 활용되는 핵심 요소입니다.

이 카테고리는 통신 구성 요소 체계 안에서 다양한 주파수 대역과 커넥터 조합에 대응하는 제품을 찾는 사용자에게 적합합니다. 실험실 측정, 생산 테스트, 신호 모니터링, 간단한 레벨 검출처럼 목적이 분명한 작업일수록 대역, 감도, 커넥터 형식, 허용 입력 전력 같은 선택 기준을 함께 검토하는 것이 중요합니다.

탐지기가 필요한 이유

탐지기는 RF 신호를 직접 분석하는 고가 장비를 완전히 대체하는 장치는 아니지만, 신호 존재 확인, 상대 레벨 비교, 간단한 응답 측정 같은 작업에서는 매우 실용적입니다. 특히 고주파 신호 경로에서 빠르게 상태를 확인해야 하거나, 테스트 셋업 내부에 보조 검출 포인트를 구성해야 할 때 유용합니다.

통신, 방송, 전자 측정 현장에서는 측정 체인이 길어질수록 연결 요소 간의 적합성이 중요해집니다. 이때 탐지기는 단독으로 쓰이기도 하지만, 전력분할기, 스위치, 어댑터류와 함께 구성되어 신호 추적과 비교 측정을 돕는 부품으로 활용됩니다.

이 카테고리에서 주로 확인할 선택 기준

가장 먼저 봐야 할 항목은 주파수 범위입니다. 같은 탐지기라도 지원 대역이 다르면 적용 가능한 장비와 측정 목적이 달라집니다. 예를 들어 수 GHz 이하 구간에 적합한 모델이 있는 반면, 18GHz 이상 또는 26.5GHz까지 대응하는 제품도 있어 테스트 대상에 맞춰 선택해야 합니다.

다음으로는 감도, 평탄도, VSWR, 최대 입력 전력, 출력 커넥터 형식 등을 함께 살펴보는 것이 좋습니다. 사용 중인 케이블과 계측기 입력이 SMA인지 BNC인지, 또는 N 타입이 필요한지에 따라 연결 편의성과 추가 부품 필요 여부가 달라질 수 있습니다.

대표 제품군으로 보는 적용 범위

KEYSIGHT의 8472B 쇼트키 다이오드 검출기는 10MHz부터 18GHz까지의 범위를 다루는 대표적인 예시입니다. 비교적 넓은 대역과 검출 특성을 바탕으로 범용 RF 측정 환경에서 참고할 수 있는 제품군입니다. 쇼트키 다이오드 방식은 빠른 응답 특성으로 잘 알려져 있어, 신호 레벨 확인과 기본적인 검출 용도에서 자주 검토됩니다.

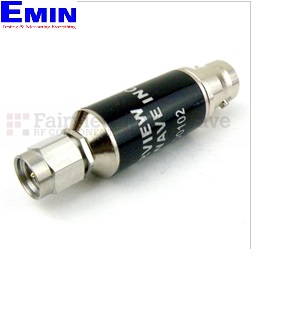

Fairviewmicrowave 제품군은 2GHz~4GHz, 2GHz~8GHz, 10MHz~12.4GHz, 10MHz~18.5GHz, 10MHz~26.5GHz 등 다양한 범위를 제공하는 점이 특징입니다. 예를 들어 Fairview SMD0204, SMD0208, SMD0112, SMD0118, SMD0126 같은 모델은 측정 대역과 커넥터 조건에 따라 선택 폭을 넓혀 줍니다.

일부 제품은 SMA-남성/BNC-여성 또는 N-수컷/BNC-암컷 조합처럼 출력 연결성을 고려한 구조를 갖고 있어, 기존 계측 체인과의 연결이 중요할 때 실무적으로 도움이 됩니다. 이런 차이는 단순한 편의성뿐 아니라 셋업 변경 시간과 추가 변환 부품 사용 여부에도 영향을 줍니다.

커넥터와 구성 요소의 조합도 중요합니다

현장에서 제품 선택이 어려운 이유는 성능 수치만으로 판단하기 어렵기 때문입니다. 실제로는 테스트 포트 규격, 케이블 손실, 변환 어댑터 사용 여부, 주변 구성 요소와의 물리적 호환성이 함께 작용합니다. 따라서 탐지기 선택 시 본체 사양뿐 아니라 연결 구조까지 함께 검토해야 합니다.

예를 들어 측정 경로에 스위치가 포함되면 여러 신호 경로를 전환하면서 동일한 검출기를 활용할 수 있고, 절연이나 임피던스 매칭이 중요한 환경에서는 관련 통신 구성 요소를 함께 고려하는 편이 효율적입니다. 복잡한 셋업에서는 변환 부품이나 매칭용 부품의 필요성도 미리 확인하는 것이 좋습니다.

부속품과 액세서리의 역할

모든 제품이 직접 신호를 검출하는 본체는 아닙니다. 예를 들어 IKONIX USA 39514는 TVB-2용 케이블 코드 셋 액세서리로, 표준 어댑터 박스와의 연결 편의성을 높이는 보조 부품에 해당합니다. 이런 액세서리는 측정 정확도를 직접 규정하지는 않더라도, 실제 장비 운용성과 셋업 일관성에 중요한 역할을 합니다.

즉, 탐지기 카테고리를 볼 때는 본체와 함께 주변 액세서리의 역할도 함께 이해하는 것이 좋습니다. 특히 반복 시험이나 유지보수 환경에서는 연결 안정성과 교체 편의성이 전체 작업 효율에 큰 영향을 줄 수 있습니다.

어떤 사용자에게 적합한 카테고리인가

이 카테고리는 RF 및 마이크로파 테스트 환경을 다루는 엔지니어, 통신 장비 개발 및 유지보수 담당자, 전자 측정 장비를 운영하는 연구·생산 부서에 적합합니다. 대역별 검출기 선택이 필요한 경우, 또는 기존 측정 체인에 맞는 커넥터 형식의 제품을 찾고 있을 때 특히 유용합니다.

또한 특정 신호 경로를 분기하거나 매칭 구조를 조정하는 설계라면, 탐지기만 단독으로 보기보다 평형 불평형 변성기 같은 인접 카테고리와의 관계도 함께 살펴보는 것이 좋습니다. 이렇게 보면 단품 검색보다 실제 시스템 관점에서 더 적합한 구성을 찾기 쉬워집니다.

선택 전 체크하면 좋은 실무 포인트

우선 측정 대상의 주파수 대역과 입력 레벨 범위를 명확히 정리하는 것이 좋습니다. 그 다음 사용 중인 계측기 입력 커넥터와 케이블 규격, 셋업에서 요구되는 출력 형식, 반복 측정 여부를 확인하면 후보를 빠르게 좁힐 수 있습니다.

또한 제조사별 제품군 특성도 참고할 만합니다. KEYSIGHT는 계측 환경에서 익숙한 브랜드 맥락으로 접근하기 좋고, Fairviewmicrowave는 폭넓은 대역과 다양한 연결 형식의 모델을 비교하기에 적합합니다. IKONIX는 본체보다는 액세서리성 부품 맥락에서 함께 검토할 수 있습니다.

마무리

탐지기는 RF 신호를 보다 간단하고 실용적으로 확인하기 위한 구성 요소로, 주파수 범위와 감도뿐 아니라 커넥터, 허용 입력 전력, 시스템 내 연결 방식까지 함께 고려해야 만족도 높은 선택이 가능합니다. 특히 통신 및 고주파 측정 환경에서는 단품 성능보다 전체 테스트 체인과의 조화가 더 중요할 수 있습니다.

현재 페이지에서는 다양한 대역과 연결 형식의 제품을 비교해 볼 수 있으므로, 사용 목적이 명확하다면 필요한 범위를 먼저 정한 뒤 적절한 모델과 관련 구성 요소를 함께 검토해 보시기 바랍니다.
